12 кВт 240А Привязанные беспилотные летательные аппараты Силовое решение

Сила 12 кВт, 6,36 кг, 31х24х11 см.

Решение для беспилотных летательных аппаратов

Система Модель: MJ-12K

Система имя: 12kw 12S беспилотный летательный аппарат с привязкой Система

Сценарий применения:

1. инженерное строительство
2. Ежедневный патруль
3. Специальный полицейский патруль
4. Расследование наркотиков
5. Двигательный патруль
6. Лесной патруль

Одинокий человек может завершить подготовку к взлету в течение 5 минут;

Преимущества плана

1. Длинная выносливость в воздухе

Непрерывно обеспечивая энергию дронов на земле, В течение 24 часов находится в воздухе

2. Методы нескольких источников питания

питание 380 В, питание генератора

3. Высокая безопасность

установка для установки беспилотных летательных аппаратов, поддержка подключения и отключения для горячего и холодного запуска, бесшовный переключатель батарей корпуса после отключение электроэнергии

Конфигурация системы

1. 6-ося/8-ося тяжеловесное беспилотное летательное средство (представляется заказчиком)

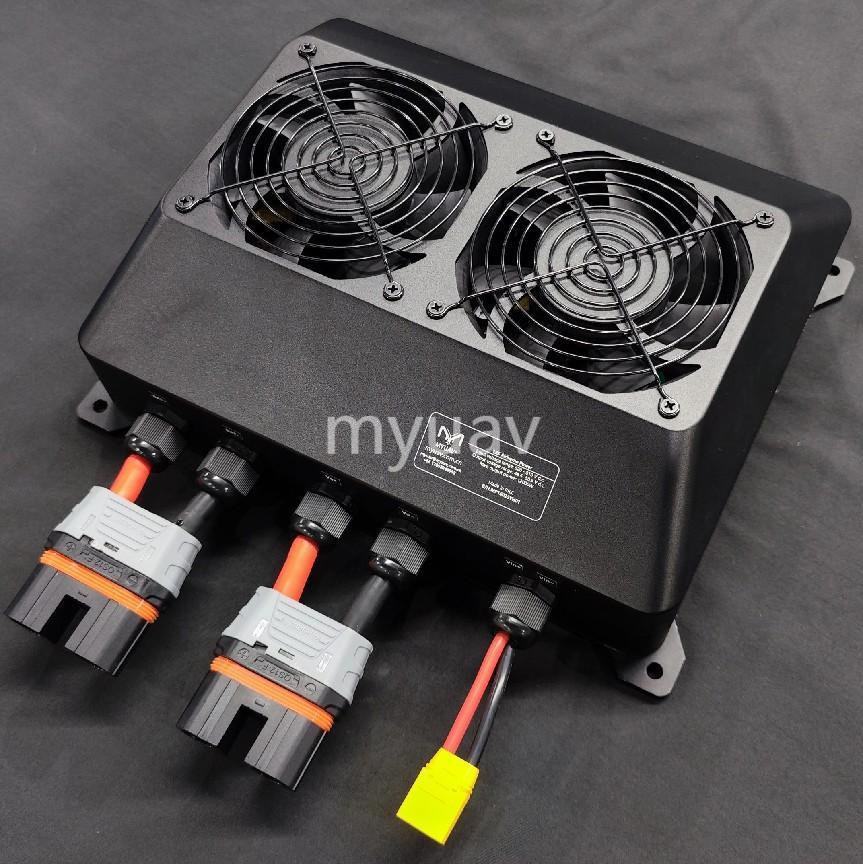

2. 12 кВт 12S бортовое питание
3. 110 м кабель
4. Привязанная система беспилотных летательных аппаратов Базовая станция

Обзор продукции

Основная функция привязанной энергосистемы заключается в обеспечении безопасной и надежной долгосрочной энергии полета для беспилотных летательных аппаратов, состоящей из привязанной коробки и бортового источника питания.В привязанную коробку входит выдвижная лебедкаКоробка привязки помещается на землю для преобразования переменного тока, предоставляемого генератором или сетевым питанием, в высоковольтный ток постоянного тока,который передается на бортовое энергоснабжение через привязанные кабелиБортовое питание установлено на дрон и преобразует высоковольтное постоянное питание в низковольтное постоянное питание для использования дроном.Привязанный кабель следит за подъемом и спуском дронов и автоматически синхронизирует сбор и выпуск, передавая электрическую энергию и сигналы.

Электрическая схема силовой системы причала

Этот продукт в основном сочетается с беспилотными летательными аппаратами с несколькими роторами для обеспечения стабильного и надежного питания.но также решает недостатки широко используемой нестабильной схемы электроснабженияОн действительно может достичь непрерывных длительных летных операций беспилотных летательных аппаратов.Беспилотные летательные аппараты могут достичь различных сценариев применения, устанавливая различные полезные нагрузки для миссии, и могут передавать местоположение целей со всеми подвижными устройствами, такими как люди, транспортные средства, суда и т. Д. Они в основном используются в высокогорном освещении, видеонаблюдении,аварийное спасение и ликвидация последствий бедствий, и аварийные поля связи.

Основные особенности

1. Система сохраняет только входный переключатель, высоковольтный переключатель и сильную кнопку отвода, с простой работой и управлением и может быть быстро развернута.Дрон может управляться без вмешательства человека. Пользователям нужно только управлять дроном, что может значительно повысить эффективность и безопасность работы;
2. Интеграция продукта, высокая плотность мощности, высокая надежность конструкции, миниатюризация, легкий, модульный и интеллектуальный дизайн, легко перемещаемый и переносимый, устранение неполадок и техническое обслуживание,в значительной степени обеспечивая соответствующие требования для использования в различных средах и случаях;
3. Система управления имеет мощные функции обработки данных, функции связи, синхронные часы и функции хранения памяти, комплексную защиту и функции сигнализации,автоматическое распознавание программ, интеллектуальный контроль, и интеллектуальные функции устранения неполадок и самовосстановления.

Использовать дисплей

Подробные параметры

• Специальное бортовое энергоснабжение

• Привязанная базовая станция

Характеристики безопасности

• Диэлектрическая прочность

1. Снижение напряжения: ≥ 3000 В постоянного тока, вход-выход, поддерживается в течение 1 минуты, без нарушений или явлений дуги;
2. В воздухе питание: ≥ 3000 В постоянного тока, вход-выход, поддерживается в течение 1 минуты, без сбоев или явлений дуги;
3. Привязанный кабель: ≥ 3500 В постоянного тока, изоляционный слой, поддерживаемый в течение 1 минуты, без повреждения или явления дуги.

• сопротивление изоляции

1. Сборка для удержания: ≥ 100M Ω, @ 20 °C при нормальных атмосферных условиях;
2. В воздухе питание: ≥ 100M Ω, @ 20 °C при нормальных атмосферных условиях;
3. Привязанный кабель: ≥ 500M Ω, @ 20 °C при нормальных атмосферных условиях.

• Дизайн разделения сильного и слабого тока эффективно уменьшает помехи слабого тока и повышает безопасность продукции.
• Система надежно заземлена, а корпус козырька имеет заземление.
• Функция резервирования безопасности: когда проволока закручивается до резервированной длины безопасности, система перестает закручиваться, чтобы предотвратить затягивание оборудования, которое может быть настроено.

Характеристики безопасности

• Диэлектрическая прочность

1. Снижение напряжения: ≥ 3000 В постоянного тока, вход-выход, поддерживается в течение 1 минуты, без нарушений или явлений дуги;
2. В воздухе питание: ≥ 3000 В постоянного тока, вход-выход, поддерживается в течение 1 минуты, без сбоев или явлений дуги;
3. Привязанный кабель: ≥ 3500 В постоянного тока, изоляционный слой, поддерживаемый в течение 1 минуты, без повреждения или явления дуги.

• сопротивление изоляции

1. Сборка для удержания: ≥ 100M Ω, @ 20 °C при нормальных атмосферных условиях;
2. В воздухе питание: ≥ 100M Ω, @ 20 °C при нормальных атмосферных условиях;
3. Привязанный кабель: ≥ 500M Ω, @ 20 °C при нормальных атмосферных условиях.

• Дизайн разделения сильного и слабого тока эффективно уменьшает помехи слабого тока и повышает безопасность продукции.
• Система надежно заземлена, а корпус козырька имеет заземление.
• Функция резервирования безопасности: когда проволока закручивается до резервированной длины безопасности, система перестает закручиваться, чтобы предотвратить затягивание оборудования, которое может быть настроено.
