Система питания MYUAV Система привязки беспилотника

Система питания MYUAV Система привязки беспилотника

1.Типичные характеристики
1) Легкий и портативный: небольшой размер, легкий вес, поддерживающий тяговый стержень или портативный, легко переносимый и быстрый развертывающийся;

2)Простая работа: после включения соединения нет необходимости управлять БПЛА во время взлета и посадки, просто управлять БПЛА;

3) Мощный: комплексная функция защиты ввода и вывода, хранение операционной и отказовой записи, поддержка проводной связи и синхронизации мобильного телефона;

4)Автоматическое втягивание и втягивание: адаптивное регулирование и автоматическое отключение, подъем и устройство кабеля в соответствии с подъемом и скоростью воздушного судна без вмешательства человека;

5) Стабилизация постоянного напряжения: воздушное энергоснабжение имеет широкий диапазон ввода и стабилизацию постоянного напряжения.

2.Адаптивный дрон
Он сочетается с соответствующими БПЛА, чтобы сформировать привязанную беспилотную систему.
1) Высота поддержки полета: 120 ~ 220 м (длина кабеля: 220 м, безопасная длина зарезервирована);
2) Масса поддержки взлета: 30 ~ 55 кг (эффективность силы БПЛА различна, данные предназначены только для справки).

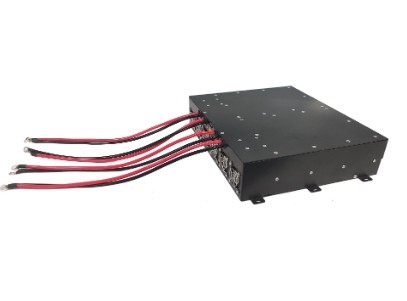

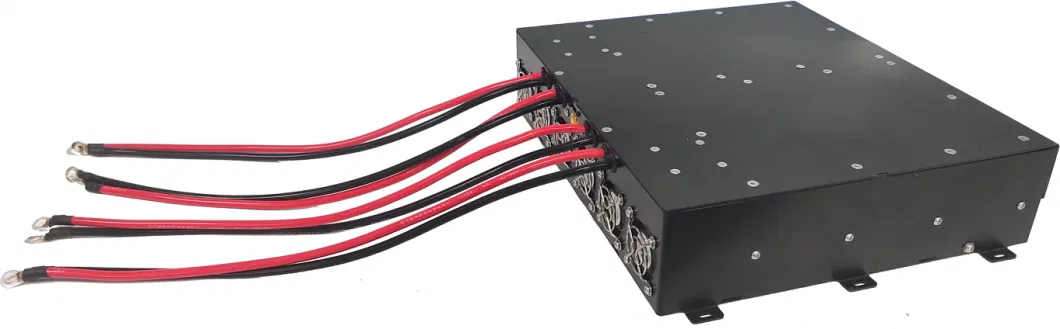

3.Воздушный модуль(на борту питания)


1) Входное напряжение: 580 ~ 810Vdc входной широкий диапазон, постоянное напряжение выхода;
2) Выходное напряжение: 50± 0,5Vdc, поддерживающее настройку выходного напряжения;
3) Выходная мощность: 12000 Вт (номинальная долгосрочная мощность), 15000 Вт (пиковое значение ≤ 30 с);

4) Защитная функция
A. Защита от входного перенапряжения и перенапряжения: защита от выключения, устранение неисправностей и самовосстановление;
B. Защита от перетока выхода: защита от постоянного потока, устранение неисправностей и самовосстановление;
C. Защита от короткого замыкания выхода: ограничение выходной токи, устранение неисправностей и самовосстановление;
D. Защита от высокой температуры выхода: температура оболочки составляет 95 ± 2,5 oC и после охлаждения и самовосстановления;
E. Защита от выходного перенапряжения: автоматическое отключение и блокировка, перезапуск и включение для восстановления;

5) функция связи: связь CAN, сообщение напряжения, тока, температуры и других данных и состояния;
6) Способ установки: резервированная установка и закрепление на винтах;
7) Режим рассеивания тепла: встроенный вентилятор активного рассеивания тепла, резервированный воздухопровод принудительного охлаждения воздухом;
8) Интерфейс: вход XT60, выход XT90, поддержка настройки интерфейса;
9) Размер: 295*254*71 ± 0,5 мм (без учета монтажного подшипника и интерфейса);
10) Масса: 4,5 ± 0,1 кг (без учета внешних соединителей и проводов).


4.Tэфир cспособны


1) Материал: многоцепочечный серебристый медный провод, композитный фторпластиковый изоляционный слой, плотно завернутый оптический волокно, высокотемпературный сополимерный чехол,Плетение из высокомодульных волокон авиационного класса;
2) Рабочий ток: 15 ~ 20А;
3) Сопротивление постоянного тока: 2,5 ± 0,2 Ω, петля 100 м @ 20 oC,
4) прочность на растяжение: ≥ 200 кг, устойчивость к повторному втягиванию и освобождению ≥ 1000 раз;
5) Изоляционная прочность: ≥ 3000 Vdc, без сбоев в течение 1 минуты;
6) длина привязки: 220 ± 2 м;
7) Общение оптическим волокном: 1 оптическое волокно настраивается с FC соединителем (необязательно);
8) Внешний диаметр: 4,5 ± 0,2 мм;
9) Масса: 46 ± 0,5 г/м.

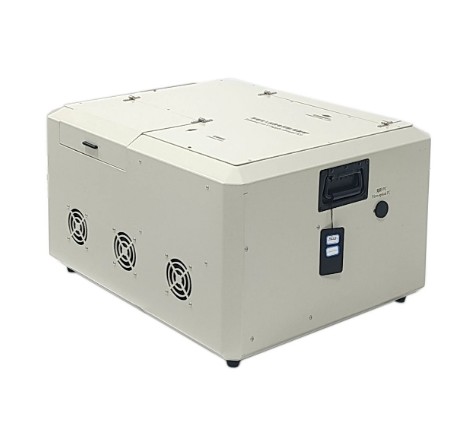

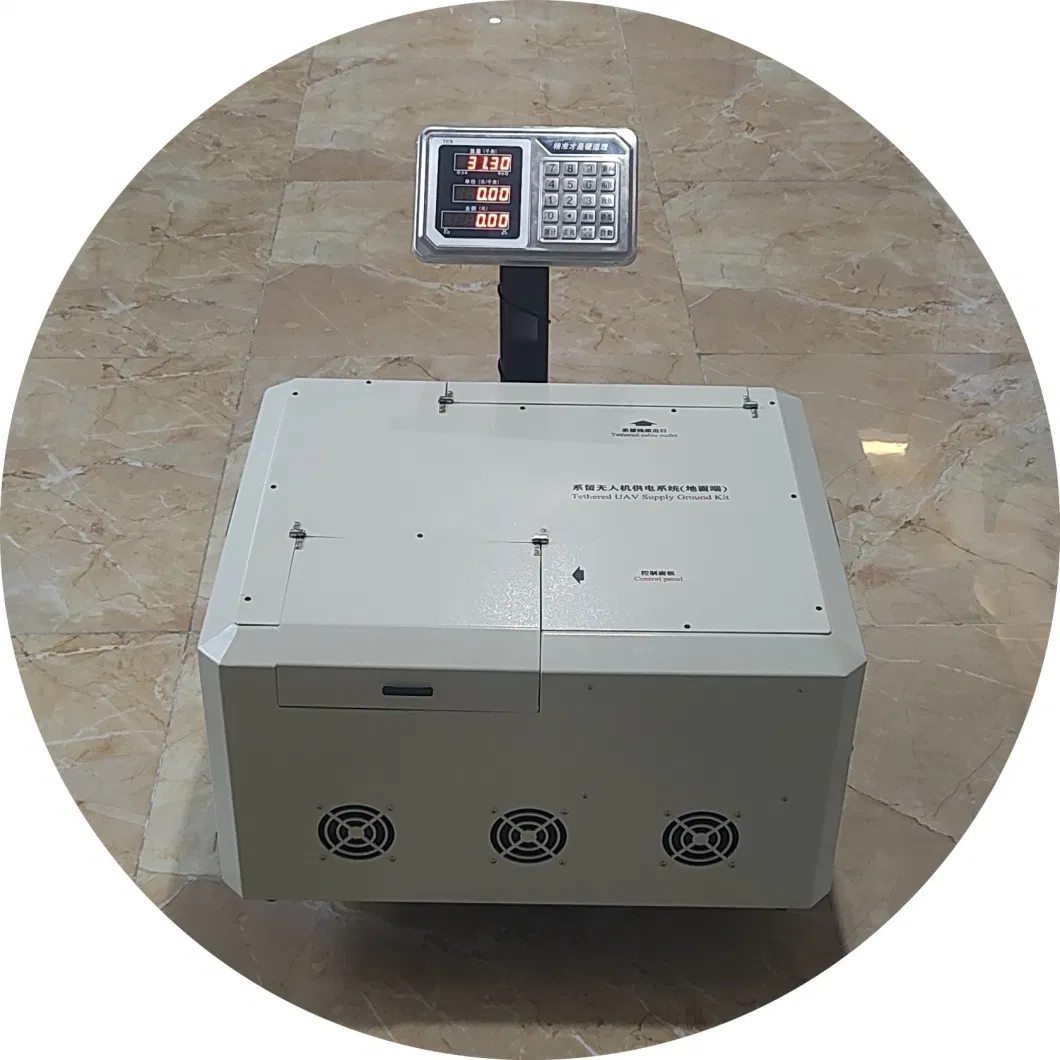

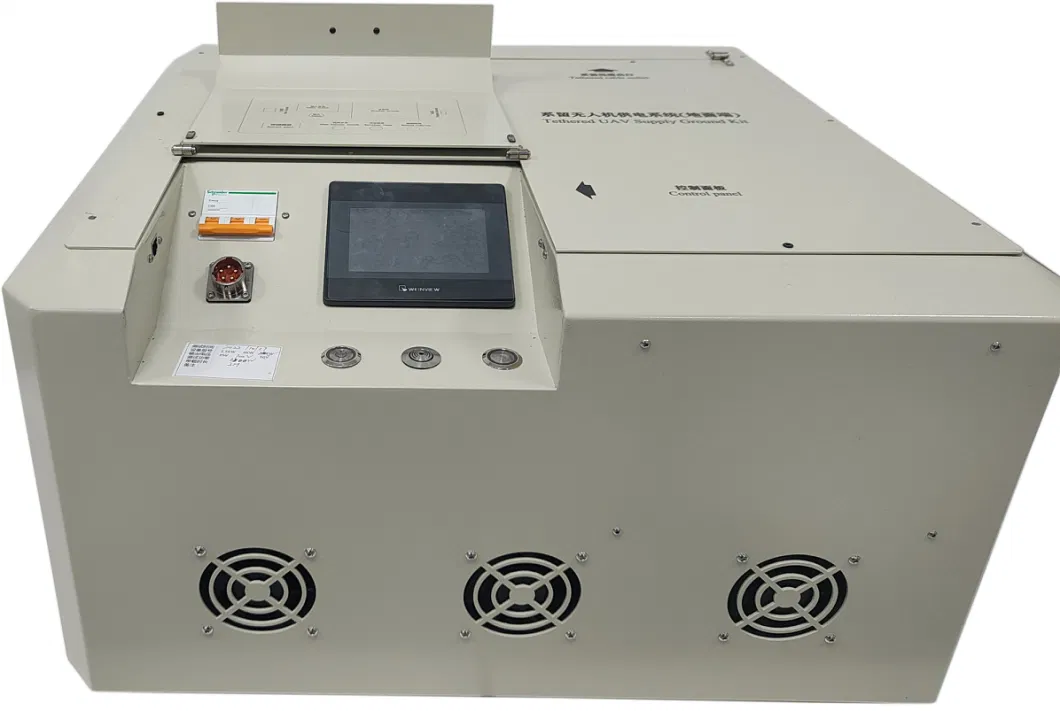

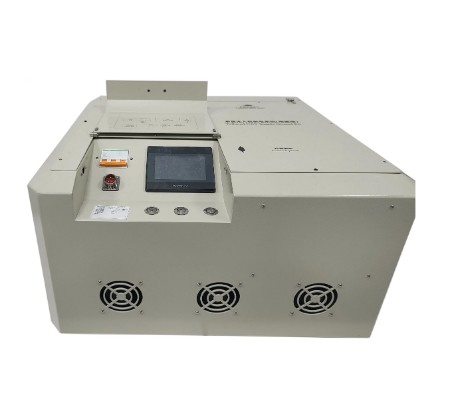

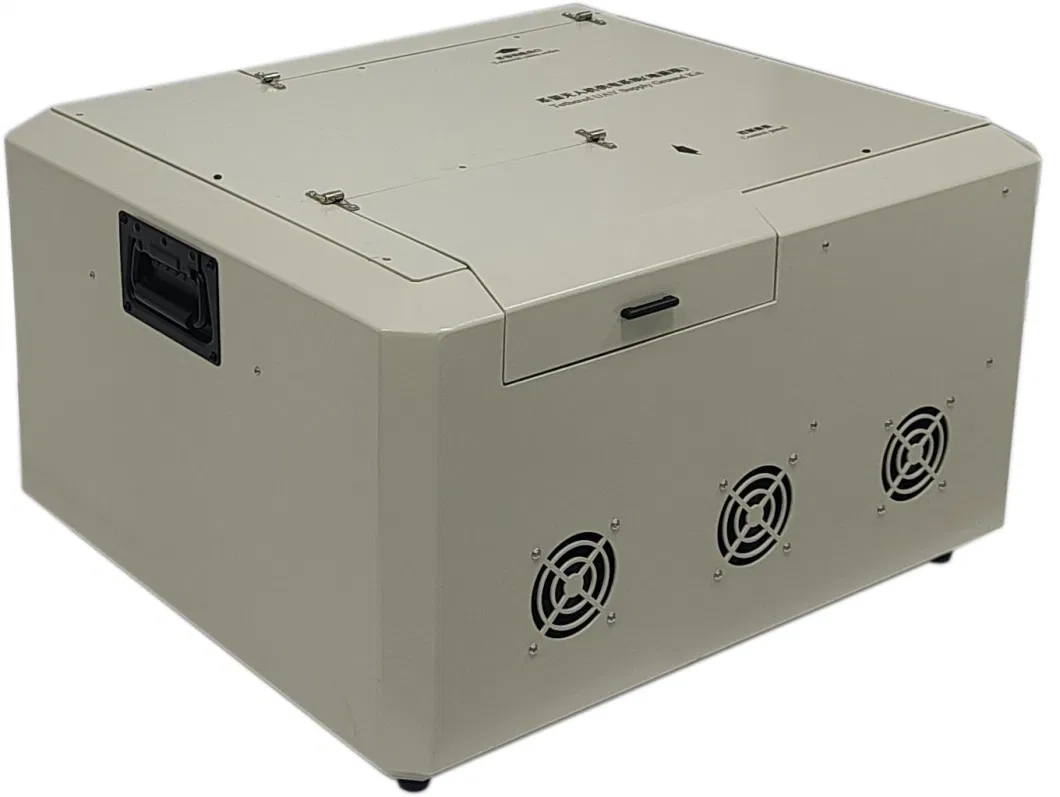

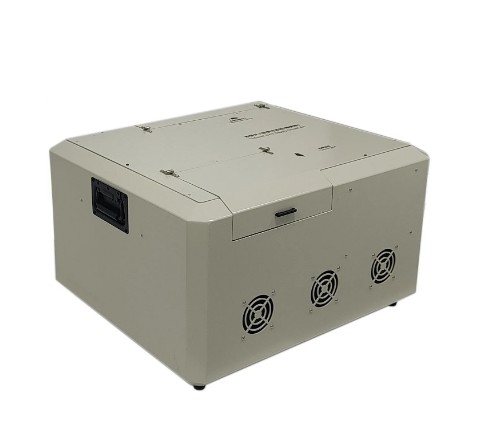

5.Землямодуль(привязкарамка)


1) Входное напряжение: 270~490Vac трехфазный, 50/60Hz;
2) Выходное напряжение: 400~750Vdc регулируемое, заводское по умолчанию 750Vdc;
3) Выходная мощность: 20000 Вт;

4) Защитная функция
A. Защита от входного перенапряжения и перенапряжения: защита от выключения, устранение неисправностей и самовосстановление;
B. Защита от перетока выхода: защита от постоянного потока, устранение неисправностей и самовосстановление;
C. Защита от короткого замыкания выхода: ограничение выходной токи, устранение неисправностей и самовосстановление;
D. Защита от превышения температуры выхода: температура оболочки 95 ± 2,5 oC, а охлаждение является самовосстановлением;
E. Защита от выходного перенапряжения: автоматическое отключение и блокировка, перезапуск и включение для восстановления;

5) Дисплей данных: 4,3-дюймовый сенсорный экран отображает ток, напряжение, температуру, длину кабеля, запись работы, запись сбоев и другие данные;
6) Функция сигнализации: при поломке системы на экране отображается информация о сбое, а световой сигнал предупреждения о сбое будет мигать красным цветом и сигнализировать;
7) Функция связи: зарезервированный сетевой интерфейс, Modbus tcp связь, поддержка проводной связи и дисплей синхронизации мобильного телефона;
8) Кабельный катушкой в и из максимальная скорость: 0 ~ 2 м/с, 10 передач регулируемый;
9) Напряжение кабельной катушки: Напряжение кабельной катушки делится на 10 передач, которые могут регулироваться;
10) Рабочий режим: пассивное откат, активное откат, автоматическое устройство провода, и может нажать кнопку для принудительного откат в кабеле отдыха;
11) Перевозка: поддержка тягового стержня и переносное ношение вручную;
12) Интерфейс: входный 3-ядерный авиационный разъем, порт FC оптического волокна (необязательно), порт сети связи, порт LAN, тип-c;
13) Кнопки и переключатели: выходной кнопка высокого напряжения, кабельный катушка в принудительной кнопке, переключатель ввода переменного тока, будильник;
14) Размер: 645*550*350 ± 0,5 мм;
15) Масса: 40 ± 0,5 кг (включая привязанный кабель).

Частые вопросы

1. **Вопрос: Что такое подключенная электростанция MYUAV? **.
**А:** Привязанная электростанция MYUAV представляет собой инновационное решение для выработки электроэнергии на большой высоте, которое использует привязанную технологию беспилотных летательных аппаратов для подключения большого беспилотного летательного аппарата к наземному источнику энергии.Дрон несет небольшую ветряную турбину или солнечную панель, чтобы летать высоко в небо, используя высокие источники ветра или солнечного света для генерации электроэнергии, а затем отправляет энергию обратно на землю через привязанные кабели.

2. **Вопрос: Как работает MYUAV привязанная электростанция? **.
**A:** Рабочий принцип заключается в том, чтобы использовать дрон в качестве платформы для подъема его на высоту, которую не может достичь традиционная ветряная турбина, где скорость ветра более стабильна и сильна,тем самым повышая эффективность производства электроэнергииБПЛА получает постоянную подачу электроэнергии через высокопрочные кабели, прикрепленные к земле для поддержания полета БПЛА и работы оборудования для генерации электроэнергии.

3. **Вопрос: Насколько эффективна электростанция, привязанная к MYUAV? **.
**A:** Поскольку фактические данные зависят от конкретной модели БПЛА и конфигурации оборудования для генерации электроэнергии,MYUAV, возможно, увеличил производство электроэнергии на единицу площади за счет эффективного использования ветровых или солнечных ресурсовПо сравнению с традиционными наземными электростанциями, высоковысокая ветряная или солнечная энергия обладает более высоким потенциалом производства электроэнергии на единицу площади.но точные показатели эффективности должны относиться к показателям производительности продукции, предоставленным компанией MYUAV..

4. **Вопрос: В какой среде могут работать электростанции, привязанные к MYUAV? **.
**A:** Привязанные электростанции МЮВЛА должны работать в безопасном диапазоне метеорологических условий, например, избегая экстремальных погодных условий.при этом обеспечивая безопасность и стабильность привязанных кабелейКонкретные условия эксплуатационной среды должны быть рассмотрены с MYUAV для получения подробных стандартов до покупки.

5. **В: Как восстановить и поддерживать привязанные БПЛА? **.
**A:** БПЛА может быть оснащена автоматической или полуавтоматической системой восстановления для безопасной посадки и восстановления БПЛА, если это необходимо,при выполнении регулярных технических проверок оборудования для производства электроэнергии на БПЛАПроцесс обслуживания может включать проверку целостности и ремонт корпуса дронов, энергосистемы, оборудования для производства электроэнергии и привязанных кабелей.

Опять же, вышеуказанная информация основана на общем применении технологии привязанных БПЛА.пожалуйста, свяжитесь с компанией напрямую для получения последних и наиболее точных описаний продукции, параметры производительности и поддержка обслуживания.
