MYUAV Высоковольтный источник питания для привязанных беспилотных летательных аппаратов / Uav

Обзор продукции
Данный продукт состоит из двух частей: привязки на земле и воздушного питания на воздухе.Кабель с привязкой и интеллектуальный модуль управления для преобразования однофазного переменного тока электросети, генератор или мобильный источник питания в высоковольтный источник питания и передать его в воздушное источник питания через кабель привязки.В воздухе питание может безопасно заменить оригинальный аккумулятор и обеспечить постоянную стабилизацию напряжения, непрерывное и надежное долгосрочное питание БПЛА без уменьшения стандартного веса груза.Система имеет функцию автоматического оттягивания и освобождения линии синхронно после подъема и падения БПЛА.

Адаптивный БПЛА

1) Высота поддерживающего полета: 120~200 м (длина кабеля: 220 м, безопасная длина зарезервирована);
2) Масса поддержки взлета: 30 ~ 55 кг (эффективность силы БПЛА различна, данные предназначены только для справки).

Характеристики окружающей среды
1) Температура окружающей среды: - 20 ~ 45 oC (рабочий), - 40 ~ 65 oC (хранилище);
2) Относительная влажность: 10~80% RH (рабочая), 5~90% RH (хранилище); 3) Высота: 0~3000 м.

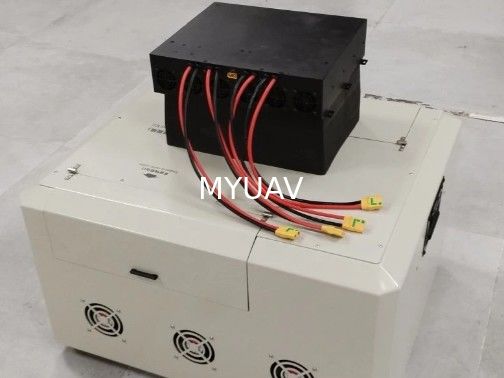

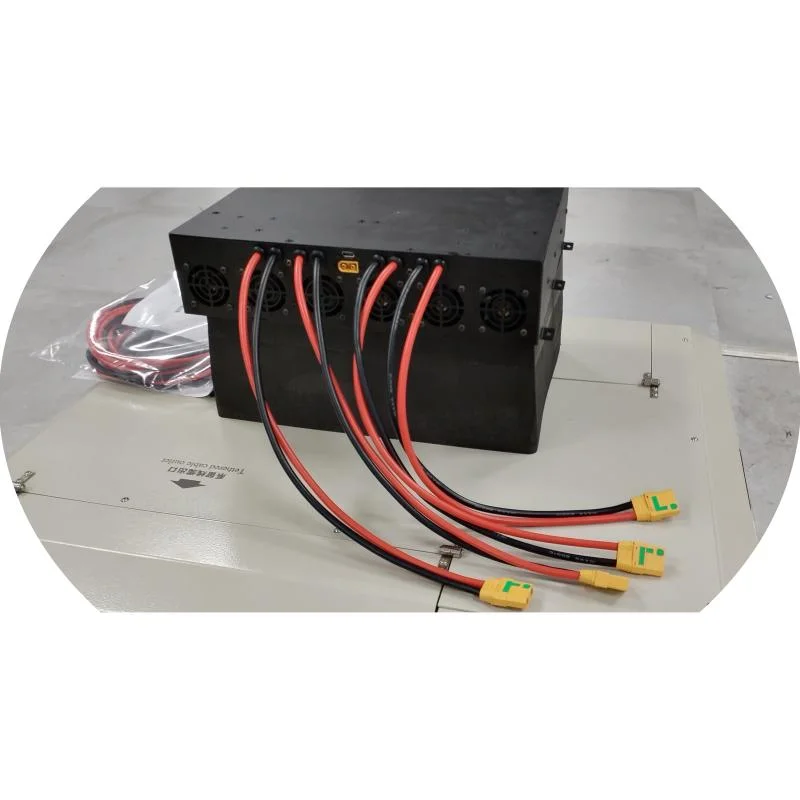

Силовое питание воздушного модуля

Входное напряжение	580 ~ 810Vdc широкий диапазон входа, постоянное напряжение выхода
Выходное напряжение	50 ± 0,5 Вдц, поддерживающая настройку выходного напряжения
Выходная мощность	1200 Вт (номинальная долгосрочная мощность), 15000 Вт (пиковое значение ≤ 30 с)
Коммуникационная функция	Коммуникация CAN, сообщение напряжения, тока, температуры и других данных и состояния
Способ установки	резервированный монтажный подшипник и закрепленный винтами
Режим рассеивания тепла	Встроенный вентилятор активного теплоотведения, резервированный воздухопровод принудительного охлаждения воздухом
Интерфейс	вход XT60, выход проводки, или выход XT90, поддержка настройки интерфейса
Размер	295*254*71 ± 0,5 мм (за исключением установочных ушей и интерфейсов)

Вес	4.5 ± 0,1 кг (за исключением внешних соединителей и проводов)

Защитная функция
A. Защита от входного перенапряжения и перенапряжения: защита от выключения, устранение неисправностей и самовосстановление;
B. Защита от перетока выхода: защита от постоянного потока, устранение неисправностей и самовосстановление;
C. Защита от короткого замыкания выхода: ограничение выходной токи, устранение неисправностей и самовосстановление;
D. Защита от высокой температуры выхода: температура оболочки составляет 95 ± 2,5 oC и после охлаждения и самовосстановления;
E. Защита от выходного перенапряжения: автоматическое отключение и блокировка, перезапуск и включение для восстановления;

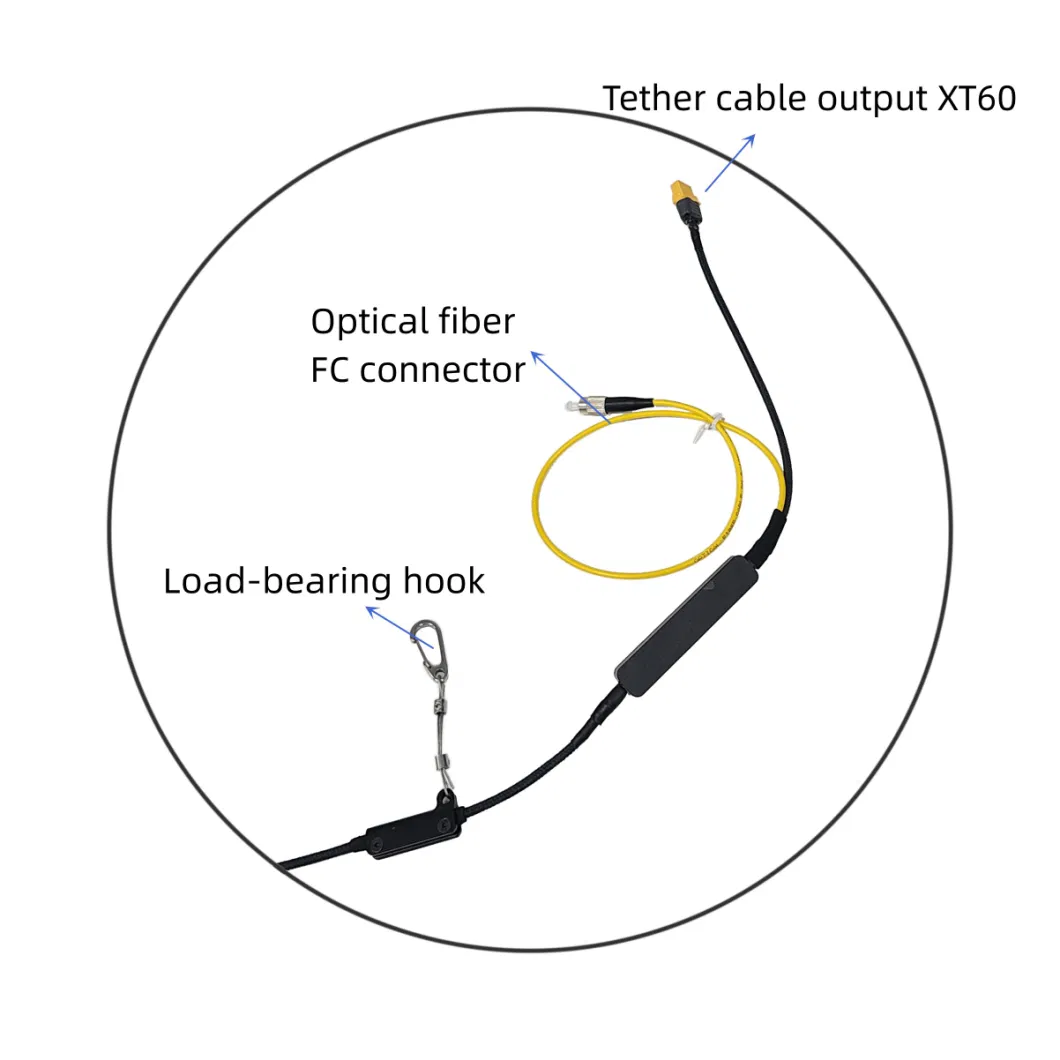

Кабель для привязки

Материал	Медная проволока с множественными нитями, покрытая серебром, композитный фторпластиковый изоляционный слой, плотно завернутый оптический модуль, высокотемпературный сополимерный чехол,высокомодульный пласт из тканей из авиационных волокон
Рабочий ток	15-20А
Сопротивление постоянного тока	2.5 ± 0,2 Ω, петля 100 м @ 20 oC
Прочность на растяжение	≥ 150 кг, устойчивы к повторному втягиванию и времени отпуска ≥ 1000 раз
Прочность изоляции	≥ 3000Vdc, без сбоев в течение 1 минуты
Длина кабеля	220 ± 2 м; кабель из оптического волокна с 1 ядром внутри кабеля и соединителя FC (необязательно)
Внешний диаметр	50,0 ± 0,2 мм
Вес	29 ± 0,5 г/м

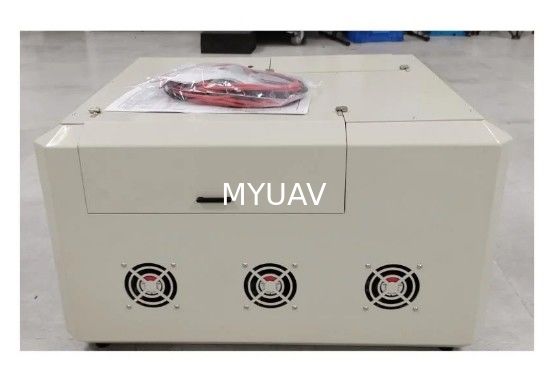

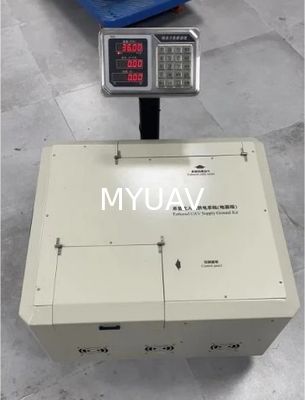

Силовое питание наземного модуля

Входное напряжение	277~490Vac @ полная нагрузка выход, 85~176Vac @ половина нагрузки выход, 50/60Hz
Выходное напряжение	400~750Vdc регулируемый, заводской по умолчанию 750Vdc
Выходная мощность	20000 Вт
Отображение данных	4.3 дюймовый сенсорный экран отображает ток, напряжение, температуру, длину кабеля, запись работы, запись сбоев и другие данные
Функция сигнализации	когда система имеет неисправности, экран отображает информацию о неисправности, и предупреждающий о неисправности свет будет мигать красным и бип

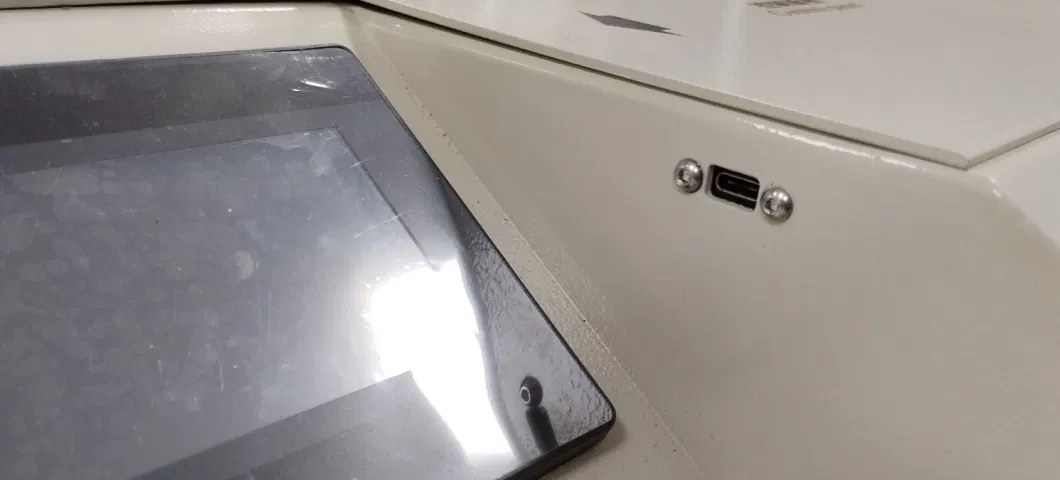

Коммуникационная функция	зарезервированный сетевой интерфейс, Modbus tcp связь, поддержка проводной связи и дисплей синхронизации мобильного телефона
Кабельная катушка входит и выходит максимальная скорость	0 ~ 2 м/с, регулируемая 10 передач
Напряжение кабельного катушка в и из	Кабельное катушка в и из напряжение разделено на 10 передач, которые могут быть настроены

Рабочий режим	пассивный катушка, активный катушка в, автоматическое устройство провода, и может нажать кнопку, чтобы принудительно катушка в кабеле отдыха
Перевозка грузов	Транспортируемые или мобильные в транспортных средствах

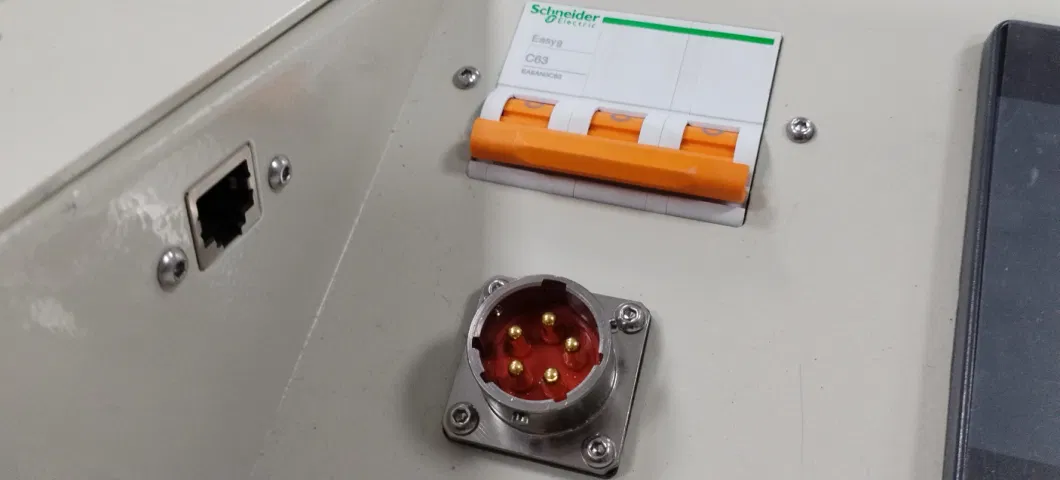

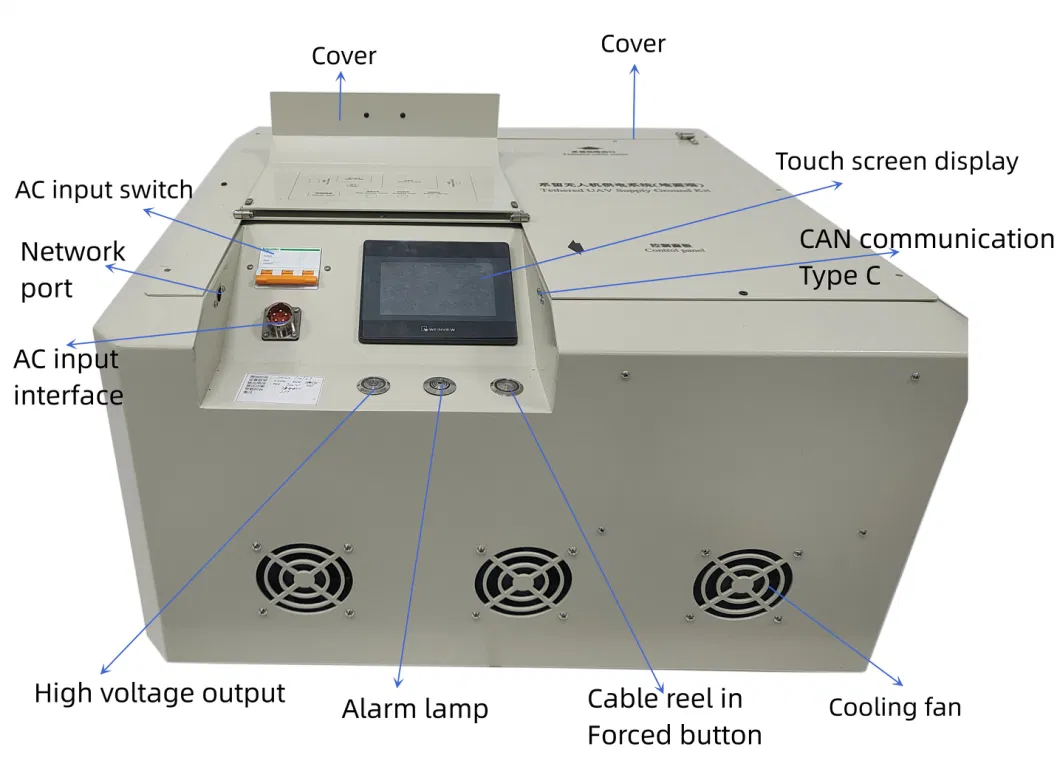

Интерфейс	Вводный 5-ядерный авиационный разъем, порт FC оптического волокна (необязательно), порт сети связи, порт CAN

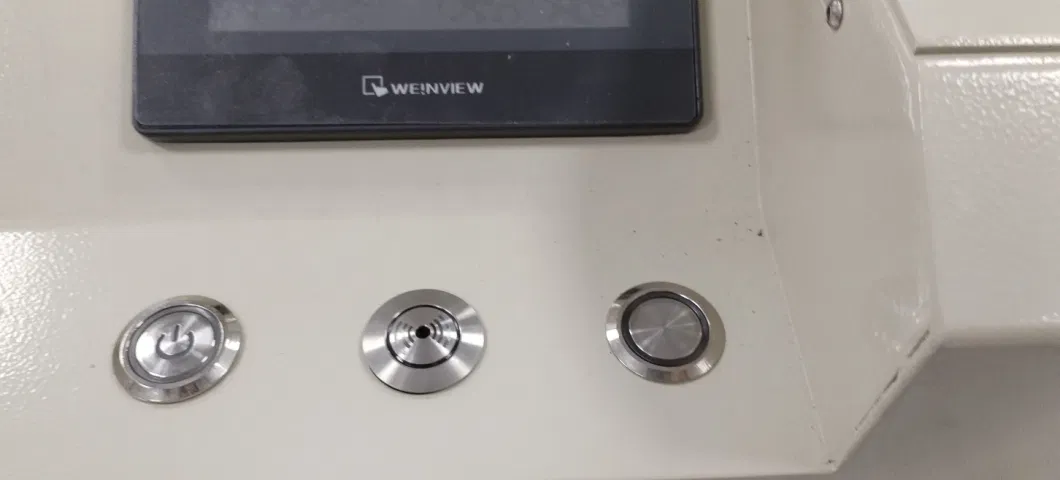

Кнопки и переключатели	кнопка выхода высокого напряжения, кабельная катушка в принудительной кнопке, переключатель ввода переменного тока, сигнализационная лампа
Размер	645*550*350 мм (состояние хранения)
Вес	36 кг (без дополнительных компонентов)

Защитная функция
A. Защита от входного перенапряжения и перенапряжения: защита от выключения, устранение неисправностей и самовосстановление;
B. Защита от перетока выхода: защита от постоянного потока, устранение неисправностей и самовосстановление;
C. Защита от короткого замыкания выхода: ограничение выходной токи, устранение неисправностей и самовосстановление;
D. Защита от превышения температуры выхода: температура оболочки 95 ± 2,5 oC, а охлаждение является самовосстановлением;
E. Защита от выходного перенапряжения: автоматическое отключение и блокировка, перезапуск и включение для восстановления;

Частые вопросы

1. **Вопрос: Что такое подключенная электростанция MYUAV? **.
**А:** Привязанная электростанция MYUAV представляет собой инновационное решение для выработки электроэнергии на большой высоте, которое использует привязанную технологию беспилотных летательных аппаратов для подключения большого беспилотного летательного аппарата к наземному источнику энергии.Дрон несет небольшую ветряную турбину или солнечную панель, чтобы летать высоко в небо, используя высокие источники ветра или солнечного света для генерации электроэнергии, а затем отправляет энергию обратно на землю через привязанные кабели.

2. **Вопрос: Как работает MYUAV привязанная электростанция? **.
**A:** Рабочий принцип заключается в том, чтобы использовать дрон в качестве платформы для подъема его на высоту, которую не может достичь традиционная ветряная турбина, где скорость ветра более стабильна и сильна,тем самым повышая эффективность производства электроэнергииБПЛА получает постоянную подачу электроэнергии через высокопрочные кабели, прикрепленные к земле для поддержания полета БПЛА и работы оборудования для генерации электроэнергии.

3. **Вопрос: Насколько эффективна электростанция, привязанная к MYUAV? **.
**A:** Поскольку фактические данные зависят от конкретной модели БПЛА и конфигурации оборудования для генерации электроэнергии,MYUAV, возможно, увеличил производство электроэнергии на единицу площади за счет эффективного использования ветровых или солнечных ресурсовПо сравнению с традиционными наземными электростанциями, высоковысокая ветряная или солнечная энергия обладает более высоким потенциалом производства электроэнергии на единицу площади.но точные показатели эффективности должны относиться к показателям производительности продукции, предоставленным компанией MYUAV..

4. **Вопрос: В какой среде могут работать электростанции, привязанные к MYUAV? **.
**A:** Привязанные электростанции МЮВЛА должны работать в безопасном диапазоне метеорологических условий, например, избегая экстремальных погодных условий.при этом обеспечивая безопасность и стабильность привязанных кабелейКонкретные условия эксплуатационной среды должны быть рассмотрены с MYUAV для получения подробных стандартов до покупки.

5. **В: Как восстановить и поддерживать привязанные БПЛА? **.
**A:** БПЛА может быть оснащена автоматической или полуавтоматической системой восстановления для безопасной посадки и восстановления БПЛА, если это необходимо,при выполнении регулярных технических проверок оборудования для производства электроэнергии на БПЛАПроцесс обслуживания может включать проверку целостности и ремонт корпуса дронов, энергосистемы, оборудования для производства электроэнергии и привязанных кабелей.

Опять же, вышеуказанная информация основана на общем применении технологии привязанных БПЛА.пожалуйста, свяжитесь с компанией напрямую для получения последних и наиболее точных описаний продукции, параметры производительности и поддержка обслуживания.
