II, адаптированный дрон FC30
1Продолжительность полета: ≥ 24 часа.
2.Поддерживающая высота полета:≥200/300 м ((длина привязанного кабеля220/330 м,длина резерва)
III.Функциональные характеристики
1.Функции защиты:отдельная конструкция для сильного и слабого электричества.Вход через напряжение и защита под напряжением,выход через напряжение,выход через ток,выходная схема,выходной над температурной защитой,сопротивление входного и выходного напряжений ≥ 3000VDC,сопротивление изоляции кабеля ≥ 3500VDC.
2.Связь с данными: функция проводной и беспроводной связи, Поддержка удаленного отображения и управления, просмотр и загрузка данных со стороны клиента. Опциональная оптоволоконная связь.
3.Функция отображения данных:На сенсорном экране отображаются такие данные, как выходное напряжение, выходный ток, выходная мощность, длина кабельной розетки, продолжительность работы, температура установки, общее потребление энергии,Запись ошибокИ информацию о состоянии работы.
4.Настройка и регулировка:экран дисплея поддерживает настройку и регулировку таких параметров, как нагрузка и отгрузка, протяженность и скорость, данные и время, выходное напряжение, безопасность длины, предупреждающая температура и т.д..., и поддерживать переключение между китайским и английским.
5.Предупреждения и напоминания: при неисправности на экране отображается содержимое неисправности, сильный звук напоминания.
6.Автоматический прием и отказ: после взлета и посадки дрона на синхронно привязанный кабель прием и отказ, регулирование автоматического управления напряжением,и вручную нажмите кнопку для реакции кабеля, пока отключение питания.
7Перевозка и транспортировка: коробка оснащена ручкой и подставками для ног, дополнительным складывающимся прицепом, колесами тележки для транспортировки.Электрическое питание не требуется для дизельных генераторов мощностью 25000 Вт/100 л (спецификации приложены).
IV,Параметры
| пункты | Технические параметры | ||
| Модель | TPS220M-FC30 | TPS330M-FC30 | |
| Длина кабеля | 220 м | 330 М | |
| Температура окружающей среды | -20°C ~ 45°Cработают), -40°C ~ 65°Cхранилище) | ||
| Относительная влажность | 10 ~ 80% RH ((работают), 5 ~ 90% RH ((хранилище) | ||
| Высота | ≤ 3000 м | ||

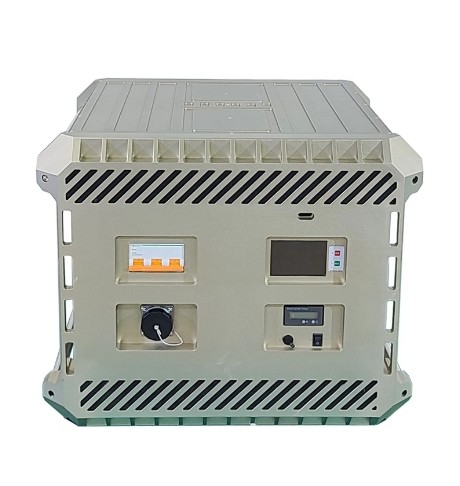

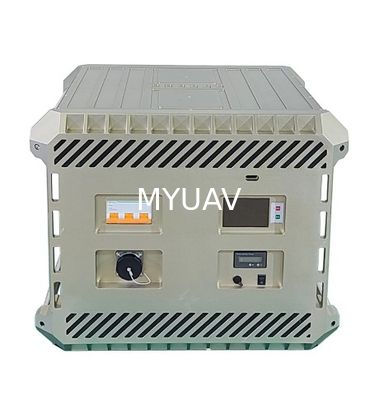

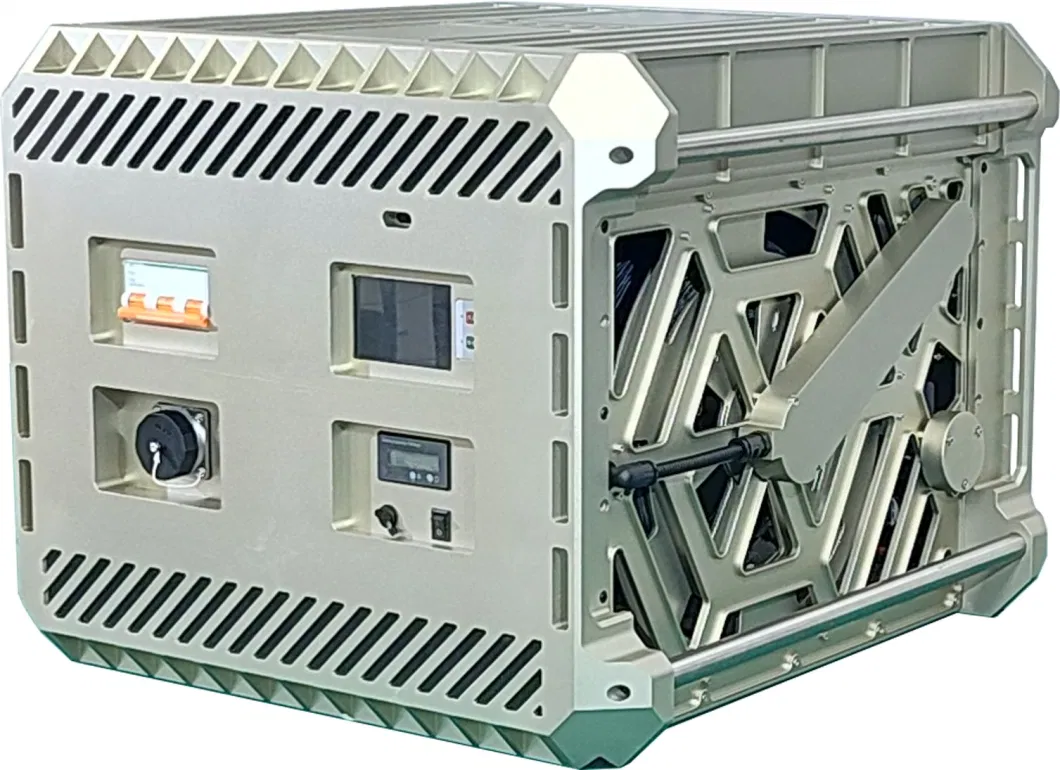

| Модуль наземной энергетики | Входное напряжение | 380±10%VAC,трифазная пятипроводная система (TCM),частота 50 Гц | |
| Выходное напряжение | 600-800Вдцрегулируемый"Фабричный по умолчанию" 800Вдц | ||
| Выходная мощность | ≥ 22000 Вт ((номинальная долговременная мощность),≥25000W ((пиковое значение¥30) | ||
| поглощение ивыплатаскорость | 0~3 м/с,регулируемый | ||
| поглощение ивыплата прочность | 0 ~ 20N,регулируемый | ||
| интерфейс | Ввода)иpлопатка,bОльярдoвыход LP20а)иpлопатка,fИберoptic FCport (необязательно) | ||
| Кнопка и переключатель | Коммутаторы переменного токаhИггvОльгаon/oФфbУтоны,cспособныtЯ не знаю.УpbУтоны,pоверbаккумуляторсведьмы | ||
| Уровень защиты | IPx4 | ||
| Размер | 600×570×460±0,5 мм,за исключением подушек для ног иВнешние принадлежности | ||
| Вес | 54± 0,5 кг,за исключением привязанного кабеля | ||
| Сцепные кабели | Материал | Легкая сплавная высокотемпературная авиационная проволока, композитная фторпластическая изоляция, высокомодульная волоконная косуля аэрокосмического класса | |
| Оптические волоконные связи | Привязанный кабель представляет собой оптоэлектронный композитный кабель, содержащий плотно завернутые одномодовые волокна с опциональной оптической связью. | ||
| Текущий | 25 ~ 30А | ||
| Сопротивление постоянного тока | 10,6±0,1Ω, 100 м@20oCцикл | ||
| Сопротивление | ≥ 300 кг,устойчивый к повторным реакциям и времени высвобождения≥ 1000 | ||
| Прочность изоляции | ≥3500Vdc,1минбез сбоев | ||
| Длина кабеля | стандартное оборудование 220 метров,Необязательно330 метров | ||
| Внешний диаметр | 60,3±0,1 мм | ||
| Вес | 44±1 г/м | ||

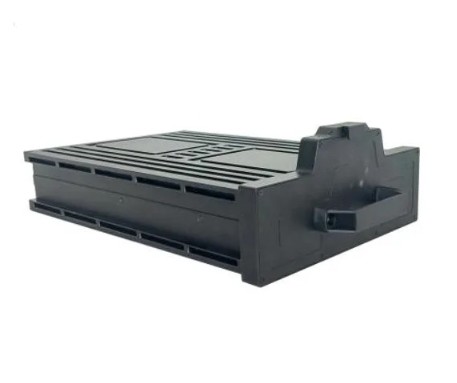

| Воздушный модуль | Входное напряжение | 580 ~ 810VdcВвод широкого диапазона | |
| Выходное напряжение | 59 Vdc±1%,выходное постоянное напряжение,поддержка настройки напряжения | ||
| Выходная мощность | ≥ 18000W(номинальная долгосрочная продукция), ≥ 22000W ((пиковое значение¥10s) | ||
| Защитная функция | Входное напряжение,при защите от напряжения, выход над напряжением,перенапряжение,короткое замыкание,и защиту от перегрева | ||
| Коммуникационная функция | Факультативная связь CAN для сообщения о напряжении, токе, данных о температуре и информации о состоянии работы. | ||
| Изоляционное напряжение | ≥ 3000В ((Vin-Vout),1min,точная утечка 5mA,без сбоев,fФеномены лживой дуги и короны | ||
| Способ установки | Замена одной батареи дронов, прямая установка plug-and-play | ||
| Рассеивание тепла | Встроенный вентилятор для активного охлаждения, резервированные воздуховоды для принудительного охлаждения воздухом | ||
| Интерфейс | ВводLP20а)иpлопатка,выходнойXT90,XT60×2 | ||
| Уровень защиты | IP54 | ||
| Размер | 468 × 308 × 142 ± 0,5 мм,за исключением соединителя | ||
| Вес | 100,8±0,2 кг(Замена одной батареи дрона весом 11,5 кг) | ||
| Пакеты | Размер | чемодан на колесах:850×740×600±5 мм(Колеса не включены) | |
| Вес | 115±5в кг,Хранение наземного силового модуля, воздушного модуля, прицепа (необязательно), приложения и документы | ||
1Если не указано иное, все вышеперечисленные данные указаны в Ta=25oC, влажность <75%, номинальный вход и номинальная нагрузка.
2"Из-за ограничения места в таблице есть неполные данные. Пожалуйста, свяжитесь с нашим персоналом по продажам, чтобы получить их.
