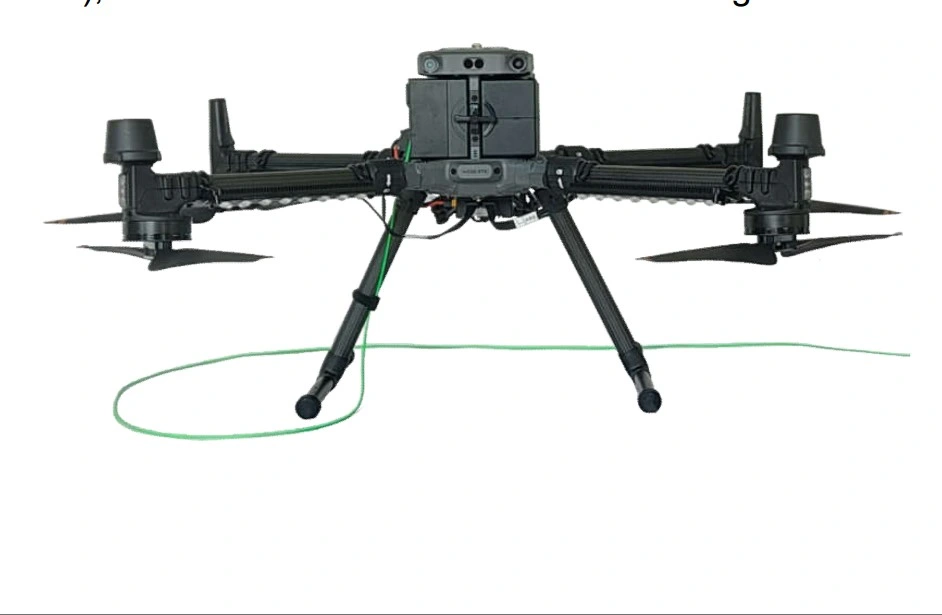

MYUAV Новая версия Dji M300 M350 Привязанный беспилотник

Новая версияDJIM300M350 привязанная дроновая проволока


Система питания с привязкой дроновможет быть cадаптированные в соответствии с вашими особыми потребностями.

Длина кабеля может быть настроена от 33 до 330 м.
Кабель из оптического волокна доступен.
Система совместима со всеми беспилотными летательными аппаратами с многороторами с MTOW 5-110 кг.


Двигатель для беспилотных летательных аппаратов TPS110M-M300/M350 для беспилотных летательных аппаратов DJI M300 M350

1.Характеристики окружающей среды

1) Температура окружающей среды: -20 ~ 45 oC (рабочий), -40 ~ 65 oC (хранилище).
2) Относительная влажность: 10-80% RH (рабочая), 5-90% RH (хранилище).
3) Высота: 0-3000 м.

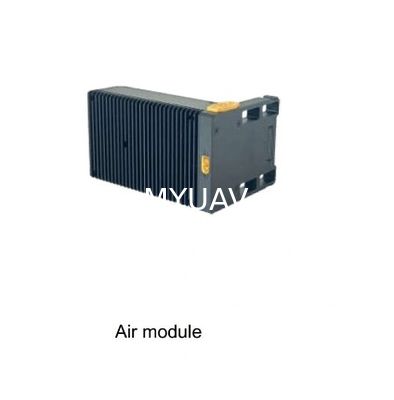

2.Воздухмодульпитаниедля Tether Drone DJI M300 M350

1) Входное напряжение: 600 ~ 830Vdc широкий диапазон входа.
2) Выходное напряжение: 51,5 ± 0,5Вdc, постоянное напряжение выхода, поддержка настройки напряжения.
3) Выходная мощность: 3000 Вт (номинальная долгосрочная мощность), 3500 Вт (пиковое значение ≤ 10 с).
4) Функция защиты: защита от входного перенапряжения и перенапряжения, выходное перенапряжение, перенапряжение, короткое замыкание и защита от перенапряжения.
5) Способ установки: установка подключения и выключения, такая же, как и оригинальный метод установки батареи, дроны и авиационные ящики не требуют никаких изменений.

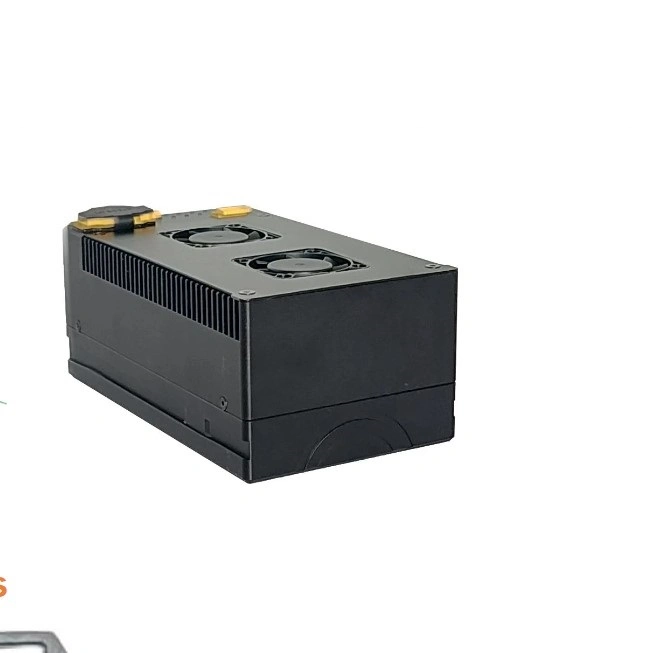

6) Способ рассеивания тепла: внешний вентилятор активно рассеивает тепло, а резервированный воздушный канал - принудительное охлаждение воздухом.
7) Интерфейс: вход XT60, выход интерфейс батареи (с использованием беспилотных летательных аппаратов), выход XT60 (с использованием освещения).

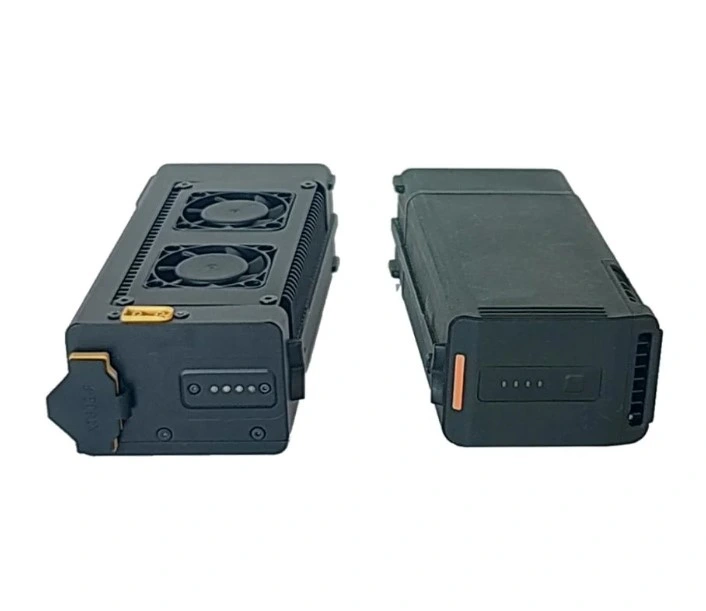

8) Размер: 163 × 92 × 65 ± 0,5 мм (заменить одну батарею TB60 без занятия дополнительного места для установки).
9) Масса: 980 ± 20 г (заменить батарею 1350 г TB60 для уменьшения взлетного веса дрона).
10) Уровень защиты: IP54.

3Функциональные характеристики

Автоматическое вводно-выводное колесо: Следуйте за взлетом и посадкой БПЛА, чтобы синхронно вводить/выводить кабель, адаптивно регулировать напряжение,и вручную нажмите кнопку, чтобы вытащить кабель, пока отключено питание.

Функция связи: имеет функцию проводной связи с протоколом серийного порта и поддерживает функцию беспроводной связи с протоколом Bluetooth или беспроводной серийного порта.

Функция защиты: защита от входного перенапряжения и перенапряжения, выходного перенапряжения, перенапряжения, короткого замыкания, защиты от перенапряжения, устранения неисправностей и самовосстановления.

Функция отображения данных: 4,0-дюймовый сенсорный экран отображает такие данные, как напряжение, ток, температура, длина кабельной розетки, дата, время, записи работы, записи сбоев и информация о рабочем состоянии.

Настройка настройки: экран дисплея поддерживает настройку и регулировку скорости обмотка проволоки, напряжения обмотка проволоки, напряжения проката проволоки, длины безопасности, даты и времени,и поддерживает переключение между китайским и английским дисплеем.

Функция сигнализации о неисправности: при неисправности системы экран дисплея прокручивается, чтобы отобразить информацию о неисправности, а свет сигнализации о неисправности мигает красным цветом и сигнализирует о предупреждении.

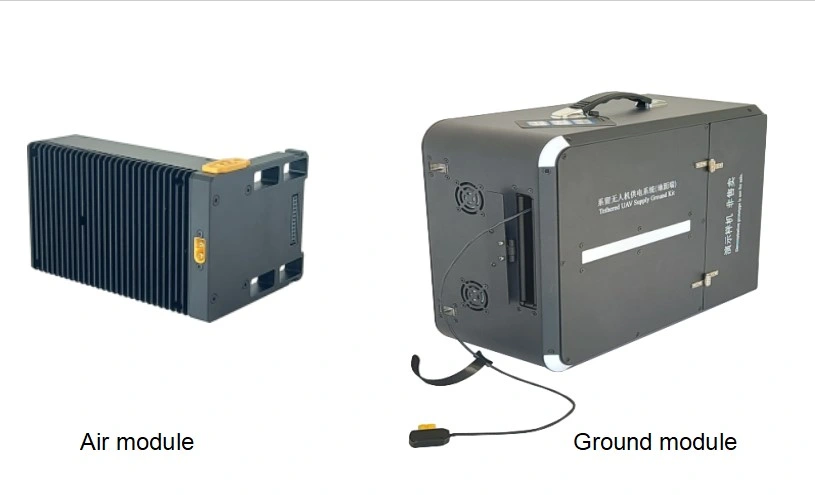

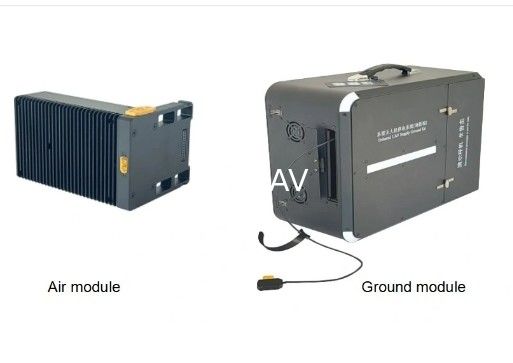

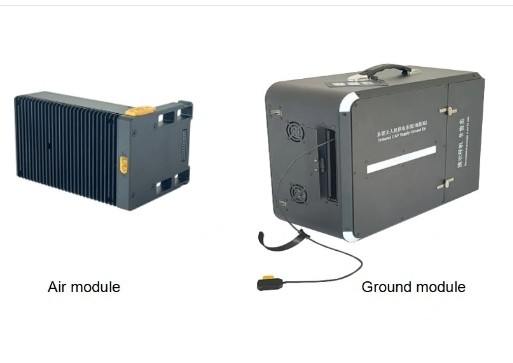

Сопровождение оборудования: при конструкции рюкзака рюкзак может быть оснащен полным набором систем привязки, включая коробку привязки, питание воздушного модуля, осветительное устройство (необязательно),и другие принадлежностиОбщий вес 12 ± 0,5 кг.

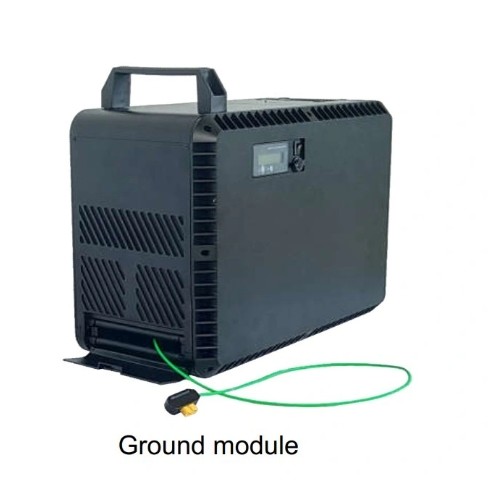

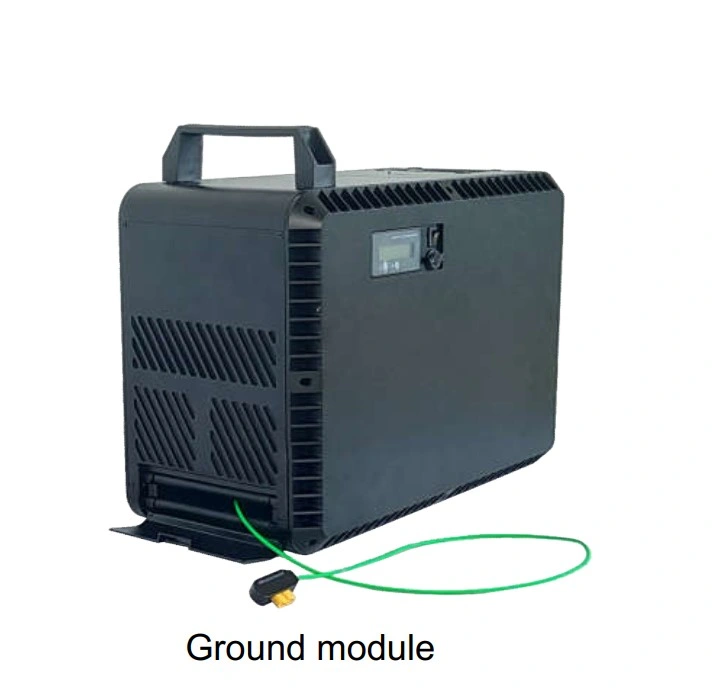

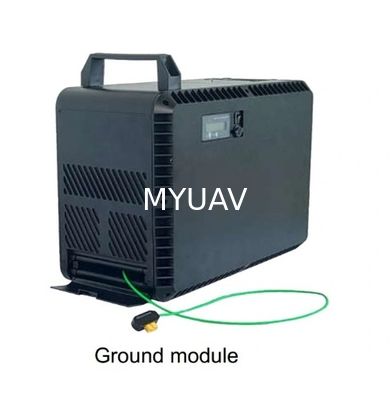

4.Параметры

Положения		Технические параметры
Температура окружающей среды		-20 ~ 45 oC (рабочий), -40 ~ 65 oC (хранилище)
Относительная влажность		10-80% RH (рабочая), 5-90% RH (хранилище)
Высота		≤ 3000 м
Модуль питания привязки	Входное напряжение	176-264Vac широкий диапазон входа, однофазный 220Vac@45-65Hz
	Выходное напряжение	400~750Vdc регулируемый, заводской по умолчанию 750Vdc
	Выходная мощность	3500 Вт (номинальная долгосрочная мощность), 3850 Вт (пиковое значение ≤ 30 с)
	Длина кабеля для хранения	с поддержкой кабеля для максимального хранения ≥ 120 м
	Скорость затяжки	0-2 м/с, регулируемый
	Сила тяги	0-10N, регулируемый
	Интерфейс	Входной разъем с переключателем, выходной кабельным разъемом XT60
	Ключи и переключатели	кнопка включения/выключения высокого напряжения, кнопка сильного отсоединения кабеля, сигнал тревоги
	Размер	360 × 280 × 165 ± 0,5 мм, без подложки для ног и ручек
	Вес	9.2 ± 0,2 кг, включая 110 м привязанного кабеля
Кабель для привязки	Материал	Серебристый медный проволока проволока, композитный фторпластиковый изоляционный слой, высокий модуль тяги авиационного класса тканевого волокна слой
	Текущий	3-5А
	Сопротивление постоянного тока	10.5 ± 0,2 Ω, петля 100 м@20 oC
	Прочность на растяжение	≥ 50 кг, устойчивы к повторному втягиванию и времени отпуска ≥ 500 раз
	Прочность изоляции	≥ 3000Vdc, без сбоев в течение 1 минуты
	Длина кабеля	55/110 ± 2 м, поддерживает индивидуальную длину линии
	Внешний диаметр	20,6 ± 0,2 мм
	Вес	1.2 ± 0,05 кг/100 м

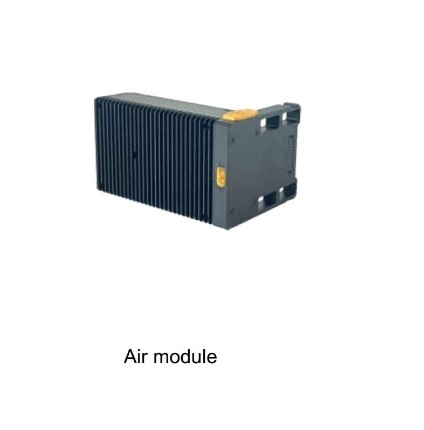

Воздушный модуль	Входное напряжение	600~830Vdc вход широкого диапазона
	Выходное напряжение	51.5 ± 0.5Vdc, постоянное выходное напряжение
	Выходная мощность	3000 Вт (номинальная долгосрочная мощность), 3500 Вт (пиковое значение ≤ 10 с)
	Защитная функция	Защита от входного перенапряжения и перенапряжения, выходного перенапряжения, перенапряжения, короткого замыкания и перенапряжения
	Изоляционное напряжение	3000В (Vin-Vout), 1min, тока утечки ≤ 5mA, без сбоев, вспышек или феномена короны
	Способ установки	установка с подключением, такая же, как и первоначальный метод установки батареи, без каких-либо изменений в дроне и авиационной коробке
	Способ рассеивания тепла	Естественное охлаждение воздухом
	Интерфейс	Вход XT60, выход интерфейс батареи (с использованием беспилотных летательных аппаратов), выход XT60 (с использованием освещения)
	Уровень защиты	IP54
	Размер	158 × 92 × 110 ± 0,5 мм (заменить одну батарею TB60 без занятия дополнительного места для установки)
	Вес	960 ± 10 г



Параметры целевых показателей
1Входное напряжение привязки к заземлению: 176-264Vac широкий диапазон входа, однофазный 220Vac.
2. Выходное напряжение питания воздушного модуля: 25,5 ± 0,3 Вдц постоянное напряжение. БПЛА работает в условиях привязанного питания, а резервная батарея остается полностью заряженной в течение всего периода. Весь процесс без потерь энергии.
3. Выходная мощность оборудования: питание воздушного модуля ≥ 2000 Вт, привязка к заземлению ≥ 3500 Вт.
4Размер питания воздушного модуля: ≤ 156 × 75 × 48 мм, заменить одну батарею TB30 без дополнительного места для установки.
5. Масса питания воздушного модуля: ≤ 590 g, заменить 685 g аккумулятор TB30.
6Размер наземной коробки: ≤ 360 × 260 × 180 мм.
7Масса привязки: ≤ 9,2 кг, включая 110 м привязки кабелей.
8Размер и вес кабеля: длина ≥ 110 м, диаметр кабеля ≤ 2,4 мм, вес ≤ 1,1 кг/100 м.
9. Автоматическое загрузка/выгрузка: Следуйте за взлетом и посадкой БПЛА, чтобы синхронно загрузить/выгрузить кабель, адаптивно регулировать напряжение и вручную оттягивать кабель при условии потери питания.
10. Функция защиты от перетока: когда питание воздушного модуля выходит с перетоком, он обеспечивает защиту от постоянного потока.Вывод не должен быть напрямую выключен и может быть самовосстановлен.
11Функция связи: привязка к земле имеет серийный протокол проводной связи функции, и поддерживает беспроводную функцию связи Bluetooth или беспроводный серийный протокол.
12. Функция отображения данных: сенсорный экран отображает такие данные, как напряжение, ток, температура, длина розетки, дата, время, записи работы, записи сбоев и информация о рабочем состоянии.
13. Настройка настройки: Экран дисплея поддерживает настройку и регулировку скорости сбора проволоки, напряжения сбора проволоки, напряжения выпуска проволоки, безопасных счетчиков, даты и времени,и поддерживает переключение между китайским и английским дисплеем.
14. Функция сигнализации о неисправности: при сбоях системы экран дисплея прокручивается, чтобы отобразить информацию о неисправности, а свет сигнализации о неисправности мигает красным цветом и сигнализирует.
15Уровень защиты системного оборудования: питание воздушного модуля ≥ IP54, привязка к наземной коробке ≥ IPx4.

16.Оборудование системы: конструкция рюкзака, рюкзак может быть оснащен полным набором системы привязки, включая привязку к земле, питание воздушного модуля, осветительное устройство,и полный аксессуар, с общей массой ≤ 12,5 кг.

Для беспилотных летательных аппаратов можно выбрать несколько типов из нижеперечисленной формы:

- Дневные и ночные миссии.
- Радиореле.
- Кризисное управление
- Защита сайта
- Контроль движения.
- охрана крупных мероприятий
- Охрана лесов
- Промышленный мониторинг
- Контроль качества воздуха

1. более ротор беспилотного летательного аппарата (UAV) является определенной опасности и разрушения, неправильная эксплуатация может привести к телесным повреждениям или имущественным повреждениям,Пожалуйста, используйте продукт в строгом соответствии с руководством по эксплуатации.
2Оператор должен пройти профессиональную подготовку и осмотр, необразованный персонал не должен обращаться с этим продуктом
3Не будьте пьяны, плохо устали, не болейте при обращении с этим продуктом.
4. Должен держать персонал на безопасном расстоянии между беспилотными летательными аппаратами (БПЛА), постоянно, чтобы предотвратить возможность опасности
5Пожалуйста, летайте под безопасным взлетным весом, на случай каких-либо рисков.
6Пожалуйста, не летайте при сильном электромагнитном помехе.
7Пожалуйста, соблюдайте местные законы и правила и не летайте в запрещенную зону.
8Пожалуйста, не подходите близко и не прикасайтесь к вращающемуся двигателю или пропеллеру, если они будут перерезаны вращающимися пропеллерами.
9Пожалуйста, зарядите две батареи полностью перед установкой их на беспилотный летательный аппарат и убедитесь, что их дифференциальное давление менее 0,1 В.
10. Аккумулятор длительное время не используется, пожалуйста, хранить его в проветриваемом сухом месте с 60% электричества
