Модель системы:FC30X
Версии:V04

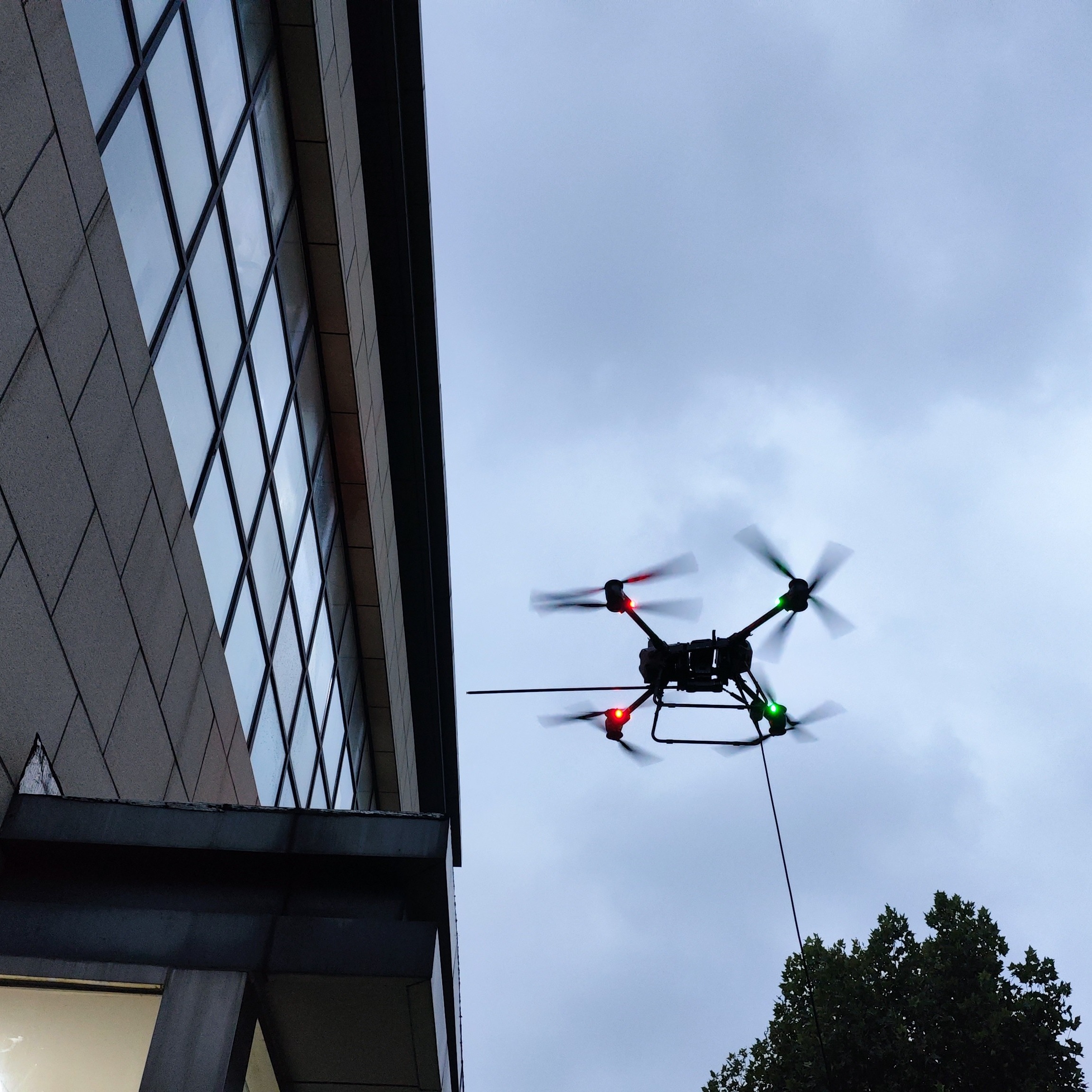

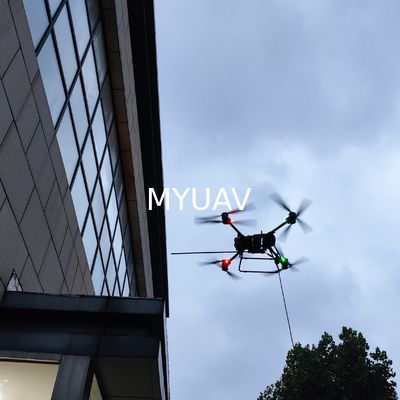

1.FC30 БПЛА длительного действия в воздухе
Наземная станция непрерывно обеспечивает электроэнергию для беспилотника в течение 8 часов полёта, что позволяет очистке / распылительной работе может длиться долго
2.Многие способы подачи энергии
20 кВт максимум, 380 В промышленное питание, генератор.
3- Сильная охрана.
В случае чрезвычайной ситуации запасной аккумулятор может немедленно перейти на питание.
1Система сохраняет только входный выключатель, высоковольтный выключатель и ручку восстановления кабеля, которая проста в эксплуатации и может быть быстро развернута.которые могут значительно повысить эффективность и безопасность работы;
2Продукт интегрирован, с высокой плотностью мощности, миниатюризованный, легкий, модульный и интеллектуальный дизайн, легко перемещаемый и переносимый;
3Встроенный источник питания использует схему схемы регулировщика напряжения, широкий диапазон ввода, постоянный выход регулятора напряжения,непрерывное и стабильное питание (запасная батарея используется только для безопасной принудительной посадки), и может быть сконфигурирована с достаточной емкостью для безопасной посадки), что преодолевает ограничение продолжительности полета;
4Электроснабжение в базовой станции использует конструкцию изоляционной схемы для обеспечения безопасности высоковольтной передачи энергии.

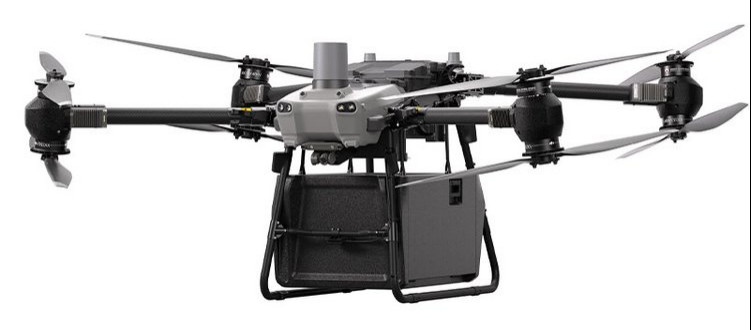

1.FlyCart 30 DJI дрон
2Система промывки/распыливания полезной нагрузки
3.FC30X Бортовое энергоснабжение вместе с базовой станцией, привязанной к кабелю длиной 70 м
4.Подземный насос заказчиков
5.Минимально 200 л резервуара воды и 380 В минимум 20 кВт мощности от клиентов
Дрон DJI FC30, параметры и конфигурации подробно описаны на сайте DJI
|
Очистка и распыление Система полезного груза |
Тип сопла |
0° прямое распыление сильная дезактивация (удаление упрямая) 15° Очистка секторального стекла (эффективная очистка) 360° вращающаяся чистка (удаление поверхности) |
| Заземляющий насос | Выпуск воздуха 23,5 МПа / 235 бар | |
| Максимальный поток распыления | 900 л/час | |
| Рабочее время | 8 часов |
| Интегрированная базовая станция, привязанная к земле | Оригинальная конструкция батареи бортового источника питания |
|
|
|
|
Показатели эффективности
1.1Характеристики окружающей среды
| Проект | Технические параметры |
| Поддерживаемая масса взлета | 120 кг |
| Поддерживаемая высота полета | 200 метров |
| Рабочие температуры | -20°45°C |
| Температура хранения | -40°65°C |
| Рабочая влажность | 10 ≈ 80% RH |
| Влажность хранилища | 5 ≈ 90% RH |
| Высота | ≤ 2000 м |
1.2. Технические параметры
| Проект | Технические параметры | |
| Привязанная станция | Входное напряжение | AC 380±10%, трехфазная система |
| Выходное напряжение | Номинальный DC1000V | |
| Выходная мощность | Номинальный 20 кВт, максимум 30 кВт | |
| Скорость поглощения | 0 ̊3 м/с регулируемый | |
| Размер | L×W×H: Внешние размеры 68.6x44.8x49.2cm | |
| Вес | 60 кг ((включая привязанные кабели) | |
| Материал | Авиационный алюминиевый сплав | |
| Сцепные кабели | Рабочий ток | Макс.20А |
| Прочность на растяжение | ≥ 300 кг | |
| Длина кабеля | 70-100 м | |
| Бортовое энергоснабжение | Входное напряжение | Прямой 1000В |
| Выходное напряжение | Константно регулируемый выход DC 14S 58.8V | |
| Выходная мощность | 15 кВт ((номинальная долговременная мощность) | |
| Размер | L×W×H:316×152×320 мм | |
| Вес | 8 кг | |
| Установка | Замена одной батареи дронов FC30, подключение и отключение | |
| защитная функция | В режиме привязанного питания транспортное средство может летать и приземляться нормально, если питание прерывается во время полета. | |
| Защита аккумуляторной пачки | Да, он может поглощать обратную электромотивную силу при посадке, чтобы предотвратить взрыв машины, требует полного аккумулятора перед использованием | |
| Размер перевозки | 94*63*74 см. Т.В. 96 кг. | |
- Что?Karcher HD 9/25G Classic с 50-метровой удлинительной трубкой
Максимальное давление (бар) 300
Рабочее давление (бар) 250
Поток воды (л/ч) 900
Максимальная температура входа (Celsius) 60
Размер (мм) 875*538*702
Чистая масса (кг) 50
Нагрузка на подключение (кВт) 8.5
Нефтяной бак (L) 6.5
