1.Краткое введение
- БПЛА FC30 длительный выносливый полет
Наземная станция непрерывно обеспечивает электроэнергию для беспилотника в течение 8 часов полёта, что позволяет очистке / распылительной работе может длиться долго
- Многочисленные способы подачи энергии
25 кВт максимум, 380 В промышленное питание, генератор.
В случае чрезвычайной ситуации запасной аккумулятор может немедленно перейти на питание.
2.Состав системы

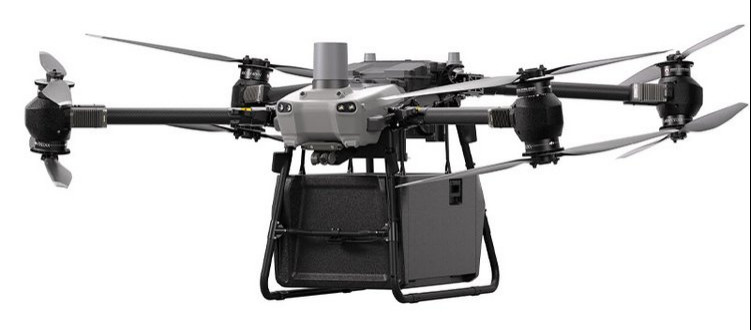

- Дрон FlyCart 30 DJI
- Система полезного груза
- FC30S Бортовое энергоснабжение вместе с 240 м привязанной базовой станцией
- 380 Вт минимум 25 кВт мощности от клиентов
3.Подробные параметры
Дрон DJI FC30, параметры и конфигурации подробно описаны на сайте DJI
Интегрированная базовая станция, привязанная к земле
Воздушный энергомодуль
| Батарея FC30 |
Модуль воздушной энергии Myuav |
| 316х152х279мм Одинаковый размер |
| 110,3 кг |
5.5 кг |
| |
|
|
|
Показатели эффективности
1.1Характеристики окружающей среды
| Ппроект |
Технические параметры |
| ПоддерживаетсяTАкеОмасса ff |
120 кг |
| Поддерживаемая высота полета |
350 метров |
| WРабочиеTТемпературы |
-20°45°C |
| Температура хранения |
-40°65°C |
| Аль.Введение в действие |
≤ 2000 м |
1.2. Технические параметры
| Проект |
Технические параметры |
| TэфирныеСтанция |
Входное напряжение |
Ac 380±10%, трехфазная система |
| Выходное напряжение |
Динамика dc1000v |
| Овыпускpовер |
Номинальная мощность 25 кВт, максимум 30 кВт |
| Употреблениесмочиться |
0 ̊3 м/с регулируемый |
| Размер |
L×w×h: внешние размеры 68,6x44,8x49,2 см |
| Wвосемь |
60 кг ((включая привязанные кабели) |
| Материал |
Алюминиевый сплав авиационного назначения |
| Tэфирный кабель |
Рабочий ток |
Макс.16А |
| TсиропсТренгт |
≥ 300 кг |
| Длина кабеля |
Максимально 350 м |
| Бортовое энергоснабжение |
Входное напряжение |
Дисплей 1000 В |
| Выходное напряжение |
Dc 14s 58,8v постоянная регулируемая мощность и точность ± 1% |
| Овыпускpовер |
16kw ((номинальная продолжительная мощность) |
| Размер |
L×w×h:316×152×279 мм в качестве оригинального аккумулятора |
| Wвосемь |
5.5 кг |
| Установка |
Замена одной батареи дрона fc30, подключение и отключение |
| Защитная функция |
В режиме привязанного питания транспортное средство может летать и приземляться нормально, если питание прерывается во время полета. |
Полезная нагрузка
4.Процедура эксплуатации оборудования
- Проверьте, что оборудование полностью готово: Проверьте, что основное тело беспилотника, устройство для очистки, система управления и предохранители не повреждены.
- Установка устройства для очистки: Установите устройство для очистки на основном корпусе дрона и убедитесь, что оно надежно подключено.
- Подключите питание: подключите батарею к пульту дистанционного управления и включите выключатель питания.
- Управление полетом дронов: Используйте пульт дистанционного управления для управления полетом дронов, регулируйте высоту полета, скорость и направление по мере необходимости.
- Начните очистку: после определения объекта очистки включите насос очистки и используйте дрон для очистки цели.
5.Содержание оборудования
Ежедневное обслуживание: после каждого использования необходимо очищать основное тело дрона и устройство для очистки, чтобы оборудование было чистым и аккуратным.Проверьте, есть ли какие-либо повреждения или расслабление частей и обращаться с ними вовремя.
Регулярное техническое обслуживание: рекомендуется проводить комплексный осмотр и техническое обслуживание оборудования один раз в месяц, включая замену изношенных деталей и очистку внутренних платок.
6.Принципы использования
- При использовании источник питания должен поддерживать хорошую вентиляцию и тепловыделение; воздушный проход модульного блока не должен быть заблокирован;
- Поставка питания должна использоваться в условиях окружающей среды, указанных в спецификации;
- Не регулируйте потенциометр в источнике питания по желанию;
- Не работают в присутствии летучих газов или легковоспламеняющихся сред;
- Ни при каких обстоятельствах не снимать наружную крышку и не прикасаться к внутренним частям;
- По соображениям безопасности не выполняют только внутреннюю гарантию или замену деталей;
- При использовании источник питания должен быть безопасно изолирован, и любая его сторона должна быть на расстоянии не менее 8 мм от внешней металлической оболочки; если она меньше 8 мм,Для укрепления изоляции должен быть использован лист из ПВХ толщиной более 1 мм.;
- Если вы заметите дым или неприятный запах во время запуска или использования, немедленно отключите питание.
7.Wаранти
Гарантийный срок для этого продукта составляет 1 год. В течение гарантийного периода любые природные повреждения при нормальном использовании будут бесплатно отремонтированы нашей компанией;
Однако, если возникнет одно из следующих условий, гарантия не будет применяться:
1. Ущерб, причиненный несанкционированным ремонтом без разрешения компании;
2Любое дополнение или изменение;
3Неправильная эксплуатация или использование;
4.Необычные условия окружающей среды, превышающие требования спецификации, вызывающие повреждения;
5Умышленное причинение вреда людям;
6Ущерб, вызванный форс-мажорными обстоятельствами или стихийными бедствиями.
8.Объем ремонта
Если в течение гарантийного периода питание не работает нормально из-за ошибок в материалах или технологии производства, наша компания предоставит бесплатный ремонт или замену.Услуга по ремонту будет включать различные трудовые услуги и любые необходимые корректировки или запасные части.
9.Ограничения
- Если вы не упаковываете товар так же, как когда вы отправляете его обратно, и он поврежден во время транспортировки, гарантия также будет недействительной.
- Наша компания не несет ответственности за:
- Ущерб, причиненный пожаром, землетрясением, беспорядками, войной, террористическим нападением, действиями третьих лиц и другими событиями;
- Ущерб, причиненный намеренным или небрежным действием клиента, неправильным использованием или использованием в других ненормальных условиях;
- Случайные убытки, возникшие в результате использования или выполнения этого продукта [перерыв в деятельности, потеря прибыли от бизнеса (включая потерю использования оборудования, расходы на замену любого оборудования,устройства или услуги, или претензии ваших клиентов)];
- Любые повреждения, вызванные использованием метода, отличного от указанного в настоящем руководстве;
- Независимо от обстоятельств, таких как эксплуатация, очистка или техническое обслуживание, обязательно соблюдайте правила безопасности, указанные в пункте 7.Если вы нарушите их и вызвать проблемы безопасности за пределами оригинального дизайна и производства, наша компания не будет нести ответственность.
