Среднепривязанная система беспилотных летательных аппаратов для воздушного наблюдения

Среднепривязанная система БПЛА

Модель системы: M10

1.Конфигурация системы

• БПЛА 14S
• 10кВт 14S воздушное питание
• 380ВАК, 300 м привязанная база БПЛА

2.Параметры составляющих

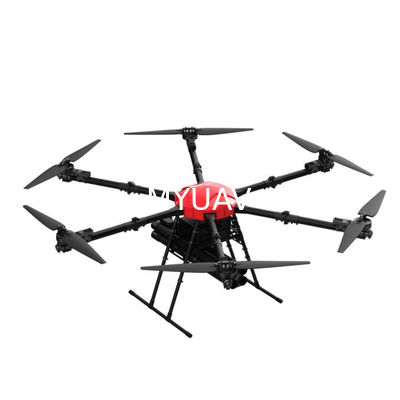

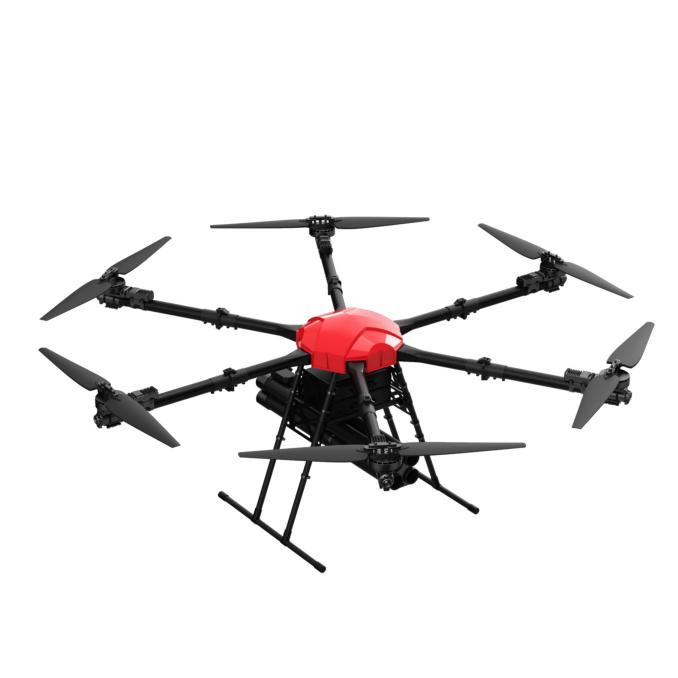

• БПЛА

- Что?

Модель MH30

Материал Углеродное волокно + аэрокосмический алюминиевый сплав

Количество роторов 6 роторов

Расстояние между колесами ≤1920

Расширенный размер (мм) 1780*2070*800

Размер складки (мм) 1000*1250*800

Пустая масса ≤ 18,5 кг ((без аккумулятора)

Максимальная нагрузка ≤ 30 кг

Максимальная взлетная масса ≤58 кг

Максимальная скорость полета ≤ 18 м/с

Максимальная скорость подъема ≤ 5 м/с

Максимальная скорость спуска ≤ 4 м/с

Максимальная высота взлета 4000 м

Продолжительность на пустом месте ≥35 мин.

Выносливость 30 кг ≥10 мин

Система позиционирования GPS позиционирование + RTK

Силовая система Высокоэффективная мощность FOC

Пропеллер размером 34 дюйма складной пропеллер

Силовая батарея 14S 28000mAh*1

Зарядное устройство Интеллектуальное супербыстрое зарядное устройство

Удалённое управление 11 дюймовый экран

Время ожидания дистанционного управления 8-12 часов

Расстояние передачи 5-10 км (можно повысить)

Скорость ветра безопасности ≤ 6

Рабочая температура от -20°C до 50°C

Степень защиты тела IP65

• Воздух ПоверSвверх

- Что?

Бортовое энергоснабжение	Параметр
Внешние габариты (с теплоотводом)	25.2 х 14.4 х 5.9 см
Вес	2100 г
Номинальная мощность	10 кВт
Номинальное входное напряжение	1000VDC
Номинальное выходное напряжение	58VDC / 14S
Продолжительность полета	24 часа (номинальная нагрузка, режим питания с привязкой)
Эффективность преобразования	94%
Защита от перенапряжения	Выходной ток более 175 А, автоматическая защита бортового источника питания
Защита от перенапряжения	Да, да.
Защита от выходной короткой цепи	Да, восстанавливается
Защита от перегрева	120°С
Защита от отключения питания	В режиме привязки самолет может летать и приземляться нормально, если питание прерывается во время полета
интерфейс Vo+ / Vo-(BAT+ / BAT-): QS8 соединитель женский *2 розетки Выходной порт постоянного тока для подключения к входам дронов Подключите любую розетку к бортовой батарее дрона для резервного питания. Vin+ / Vin-: мужской разъем XT90 Высоковольтный постоянный вход для кабелей, подключенных к заземленной базовой станции

• Привязанная базовая станция

- Что?
