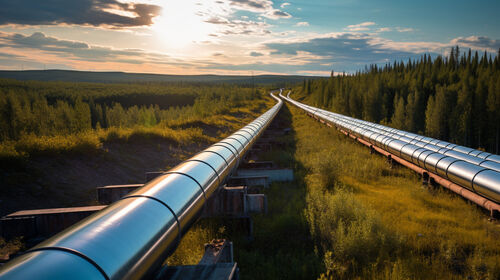

Применение лазерного детектора метана MYUAV DRONE для инспекции газопроводов на большие расстояния

▶ Необходимостьдля проверки лазерного метана на БПЛА MYUAV

Лазерный детектор метана MYUAV DRONE играет важную роль в инспекции газопроводов на большие расстояния.выполнять обнаружение утечекИспользуя беспилотник MYUAV, оснащенный лазерным детектором метана для проверки, можно быстро и точно обнаружить утечки трубопроводов,повышение эффективности инспекцийМежду тем, проверки MYUAV DRONE также могут обеспечить проверки трубопроводов на средние и длинные расстояния.охват труднодоступных мест на земле и улучшение охвата инспекцией.

Кроме того, лазерный детектор метана MYUAV DRONE имеет такие преимущества, как переносимость, скорость, эффективность и низкая стоимость, что делает его идеальным выбором для инспекции трубопроводов на большие расстояния.

▶Обзор системы

Используя программное обеспечение наземной станции для планирования маршрута, легко достичь операций по инспекции трубопроводов на средние и длинные расстояния.можно просматривать текущее состояние инспекции и данные измерения метана в режиме реального времениВ случае утечки трубопровода, терминальное оборудование автоматически сигнализирует и записывает данные (время, координаты, концентрация утечки,Фотографии на месте) для автоматического формирования отчетов об инспекции на более позднем этапе..

Инструмент лазерной телеметрии метана

Продукт LC30 PRO [5G версия] является версией 5G LC30 PRO. В настоящее время он может быть установлен на беспилотник DJI M300RTK и M350RTKMYUAV для использования.Данные о концентрации метана, собранные датчиками, могут быть переданы в приложения для дистанционного управления или веб-страницы для отображения с помощью различных методов передачи, таких как модуль 5G DJI SDK. Управление APP: Откройте значок рабочего стола Android и введите входный интерфейс Laser Methane APP.В режиме реального времени можно просматривать данные о состоянии MYUAV DRONE и измерения метана.В случае утечки трубопровода, терминальное оборудование автоматически сигнализирует и записывает данные (время, координаты, концентрация утечки,Фотографии на месте) для автоматического формирования отчетов об инспекции на более позднем этапе.. Веб-контроль: унифицированный мониторинг и управление метановыми данными. Способен вызвать карты, переключаться между 3D / 2D / плоскостными видами, отображать 3D траектории полета, отображать значения цветовых блоков,отображение данных в реальном времени, маркировка точек и измерения, статистика аномальных областей, быстрое позиционирование, поиск исторических записей и экспортные отчеты.

Методы мониторинга

Газ для обнаружения: метан

Принцип обнаружения: технология лазерной абсорбционной спектроскопии TDLAS

Режим обнаружения: тип сканирования наклонения наклона, регулируемый радиус сканирования и скорость сканирования

Угол раскачивания: 1 °, 2 °, 3 °, 4 °, 5 ° необязательно

Скорость раскачивания: 1 круг в секунду, 1,5 круга в секунду, 2 круга в секунду

Летая над трубопроводом, трехосный стабилизированный гимбал поддерживает направление лазерного облучения перпендикулярно земле.и проекция лазерного излучения на землю в форме спиралиВ результате, ДРОН MYUAV может охватить диапазон трубопровода, который необходимо проверить за один полет, компенсировать ошибки в положении полета,и улавливать утечки воздушных масс, которые отклоняются от трубопровода.

▶Процесс проверки

1Подготовительные работы

Перед проверкой трубопровода ДРОН МЮАВ должен подготовиться к взлету. Оператор управляет взлетом ДРОН МЮАВ с помощью пульта дистанционного управления для обеспечения стабильного взлета.

2. Планирование маршрута инспекции

Интерфейс редактирования маршрута позволяет редактировать и изменять маршруты. После загрузки маршрута, MYUAV DRONE может выполнять автоматические полеты, чтобы быть обновленными.Для зон инспекции трубопроводов, операторы могут заранее спланировать маршруты инспекции, чтобы гарантировать, что MYUAV DRONE может полностью покрыть область трубопровода и избежать препятствий и опасных зон.

3Проверяю домашнее задание.

После того, как воздушное судно входит на маршрут полета, лазерное сканирование выполняется в воздухе вокруг трубопровода во время процесса инспекции.Внизу экрана может отображаться поле с информацией о состоянии, которая включает в себя информацию о воздушном судне, информацию о маршруте и информацию о обнаружении метана.

Как только во время полета обнаруживаются ненормальные данные, местоположение может быть отмечено цветом на карте.

4Анализ данных и отчетность

Во время полета, как только обнаруживается утечка метана, превышающая пороговый показатель, ДРОН MYUAV автоматически делает фотографии и записывает соответствующую информацию, такую как текущие значения концентрации,количество аномальных данных, координат долготы и широты. MYUAV DRONE передает собранные данные обнаружения метана на поверхность, где профессионалы анализируют данные и генерируют отчеты о проверке в формате PDF,предоставление важного справочника для эксплуатации и обслуживания трубопровода.

▶Случаи мониторинга отчетов

Подробная информация о метане

Время начала: 7 ноября 2023 23:00:24

Время окончания: 7 ноября 2023 23:02:43

Номер оборудования: Испытание - Метан

Размер сетки обнаружения: 30 метров * 30 метров (900 квадратных метров)

Количество зон обнаружения: 140

Размер зоны обнаружения: 126000 квадратных метров

Максимальное значение точки данных метана: 3000,00 ppm, долгота и широта: xxx, xxx

[Метан] Минимальное значение точки данных: 0,00ppm, долгота и широта: xxx, xxx

Подробная информация о интенсивности света

Время начала: 7 ноября 2023 23:00:24

Время окончания: 7 ноября 2023 23:02:43

Номер оборудования: Испытание - Метан

Размер сетки обнаружения: 30 метров * 30 метров (900 квадратных метров)

Количество зон обнаружения: 140

Размер зоны обнаружения: 126000 квадратных метров

[Интенсивность света] Максимальное значение точки данных: 20,00lx, долгота и широта: xxx, xxx

[Интенсивность света] Минимальное значение точек данных: 0,00lx, долгота и широта: xxx, xxx
