Обзор схемы обнаружения утечек для подземных газопроводов с использованием детектора метана MYUAV DRONE

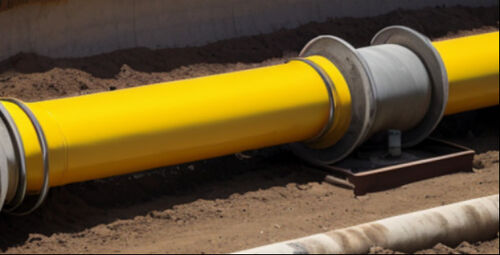

Важность инспекции подземных газопроводов

Газ является легковоспламеняющимся и взрывоопасным газом, и его безопасное использование и управление имеют решающее значение.и его безопасность напрямую связана с безопасностью и стабильностью газоснабженияБлагодаря регулярным проверкам, такие опасности, как утечки, повреждения и блокировки, могут быть обнаружены и своевременно устранены, предотвращая такие аварии, как утечки газа и взрывы.Кроме того,, старение городских подземных комплексных трубопроводов может привести к коррозии, старению и другим опасностям для безопасности, таким как утечка и разрыв трубопроводов.Обеспечение безопасной работы подземных трубопроводов, регулярные проверки также необходимы для выявления этих скрытых опасностей и принятия соответствующих мер по ремонту и обслуживанию.особенно необходимо проводить регулярные инспекции газопроводов.

Ограничения раннего контроля подземных газопроводов

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineОднако диаметр газопроводов высокого давления обычно превышает 50 см. Кроме того,ошибка полета ДРОНОМ MYUAV потребовала нескольких полетов ДРОНОМ MYUAV туда-обратно, чтобы покрыть трубопроводы, которые нуждались в проверке, что было очень неудобно.

Преимущества продукта

Чтобы компенсировать ограничения лазерных детекторов метана, был разработан лазерный наземный сканирующий гимбал.с трехосным стабилизированным гималом, поддерживающим направление лазерного облучения перпендикулярно землеКонтроллер сканирования управляет вращением гимбала, и проекция лазерного излучения на землю принимает спиральную форму, охватывающую определенную ширину (около 3-10 м).В результате, ДРОН MYUAV может охватывать диапазон трубопровода, который должен быть проверен за один полет, компенсировать ошибки в положении полета и улавливать утечки воздушных масс, которые отклоняются от трубопровода,повышение успешности эффективности обнаружения и инспекции в режиме реального времени.

LC30pro [5G версия]

Продукт LC30 pro [версия 5G] сделал целенаправленную оптимизацию дизайна с точки зрения объема, веса, энергопотребления и электромагнитных помех,направленные на характеристики применения ДРОНОВ MYUAVВремя отклика 25 миллисекунд гарантирует, что ДРОН MYUAV может поддерживать стабильный и надежный выход данных даже при высокой скорости движения.высокая точность измерений, низкий предел обнаружения, и быстрая скорость ответа, и почти не требует обслуживания и калибровки измерений на месте.

По сравнению с традиционными методами обнаружения электрохимических датчиков, LC30pro [5G версия] может достичь бесконтактного измерения, быстро обнаружить следы метана в воздухе,с максимальным расстоянием обнаружения 150 метров и не зависит от факторов окружающей среды, таких как температура, влажность и давление, и имеет очень высокую стабильность.

Управление APP: Откройте значок рабочего стола Android и введите входный интерфейс Laser Methane APP.В режиме реального времени можно просматривать данные о состоянии MYUAV DRONE и измерения метана.В случае утечки трубопровода, терминальное оборудование автоматически сигнализирует и записывает данные (время, координаты, концентрация утечки,Фотографии на месте) для автоматического формирования отчетов об инспекции на более позднем этапе..

Веб-контроль: Единый мониторинг и управление метановыми данными. Способен вызвать карты, переключаться между 3D / 2D / плоским видом, отображать 3D траектории полета, отображать цветные значения блоков,отображение данных в реальном времени, маркировка точек и измерения, статистика аномальных областей, быстрое позиционирование, поиск исторических записей и экспортные отчеты.

состав системы

В настоящее время лазерный детектор метана L30Pro [версия 5G] может быть установлен на беспилотник DJI M300RTK и M350RTKMYUAV для использования.Он может передавать данные о концентрации метана, собранные датчиком, на дистанционное управление APP или веб-страницу для отображения с помощью различных методов передачи, таких как модуль 5G и DJI SDK.

Структурный состав

Модули лазерного излучения и приема интегрированы внутри зонда, а приемный блок внутри зонда включает в себя схему приема сигнала, схему усиления,и схема обработкиЦентральный блок обработки использует двойные процессоры, один из которых - DSP-процессор, используемый для операций с плавающей запятой, который может точно и быстро проверять концентрацию газа.в то время как другой процессор используется для функционального управленияИзмерительный лазер излучается коллиматором после вторичной фокусировки.обеспечивая, чтобы диаметр пятна был меньше 20 см за пределами 150 м, и обеспечение того, чтобы излучаемый световой сигнал был достаточно сильным, чтобы уменьшить помехи от соединения солнечного света и улучшить соотношение сигнал-шум.Внешняя часть зонда состоит из трехосной гималь, измерительное лазерное отверстие, указательное лазерное отверстие и приемное окно.

Состав продукта

Система инспекции подземных трубопроводов с лазерным метаном MYUAV DRONE представляет собой комплексную систему, которая включает в себя MYUAV DRONE, датчики LC30pro [5G] и наземные центры управления,совместная работа по обеспечению эффективной инспекции утечек подземных газопроводов.

Это ядро всей системы, ответственное за выполнение задач сканирования LiDAR и обнаружения концентрации метана.способность противодействовать помехам;, и выносливость для адаптации к окружающей среде подземных трубопроводов.

Сенсор LC30pro [5G]: ДРОН MYUAV должен быть оснащен различными датчиками, такими как датчики метана, которые могут контролировать концентрацию метана в подземных трубопроводах в режиме реального времени.Если концентрация метана превышает безопасный диапазон, датчик запустит тревогу.

Наземный центр управления: это еще одна ключевая часть всей системы (включая конец управления ПК и конец управления APP), отвечающая за прием данных, передаваемых MYUAV DRONE,анализ и обработка данных, и обеспечивая основу для обслуживания и ремонта трубопроводов.
